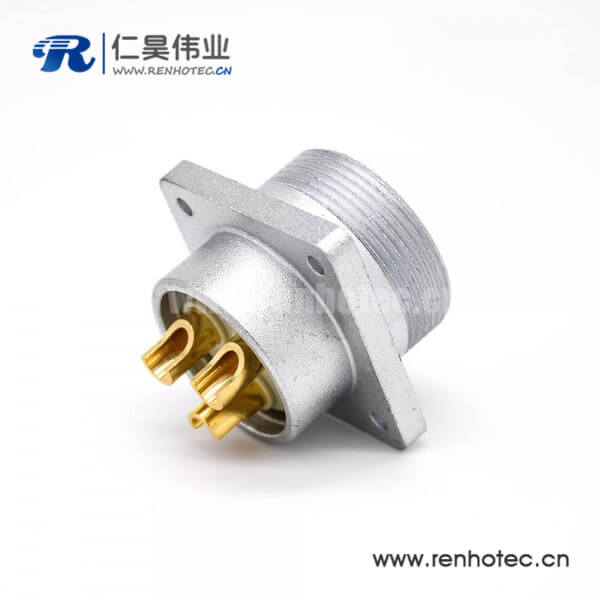

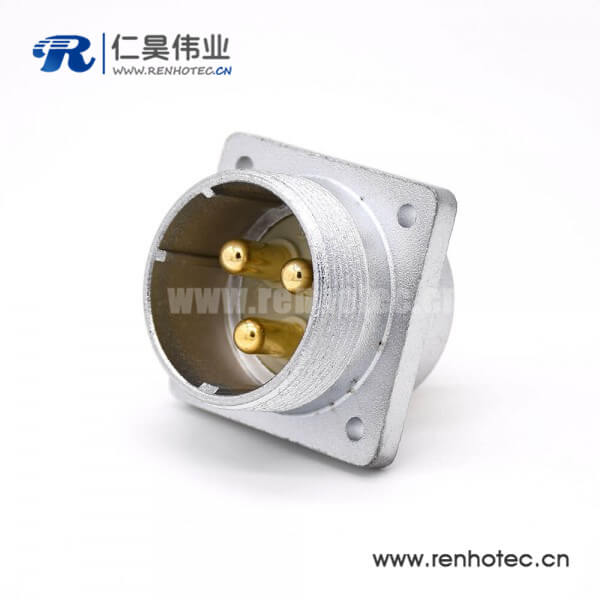

3芯航空插座P48公頭直式4孔法蘭接插件

料號:RHT-632-1301
標簽:P 系列,P48,插座,3芯,公頭,直式,面板安裝,焊杯,法蘭,鍍金

產品特點:

  • 具有防誤插設計;

  • 絕緣性能好;

  • 工作性能穩定;

  • 結構簡單用戶接線方便;

  • 安裝便捷;

  • 性價比高;

  • ISO認證廠家,產品品質達到ROHS、UL、REACH標準;

  • 廠家直銷批發價格,免費提供樣品測試;產品可根據材質和性能要求定制;

產品參數
芯數 3 4 5 6 7 10 12 17 20 25 27 31 35 38 42 48
額定電流/ 電壓 80A-380V 80A-380V 80A-380V 80A-380V 50A-250V 50A-250V 50A-250V 50A-250V 23A-125V 23A-200V
10A-125V
23A-200V
10A-125V
23A-200V
10A-125V
23A-200V
10A-125V
23A-200V
10A-125V
10A-125V 10A-125V
工作電壓(AC.V)分鐘 500 500 500 500 380 380 380 380 250 200 200 200 200 200 200 200
耐電壓(AC.V)分鐘 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
絕緣阻抗(MΩ)DC500V 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
接觸阻抗(MΩ)DC1A 0.3 0.3 0.3 0.3 0.5 0.5 0.5 0.5 1 1
2.5
1
2.5
1
2.5
1
2.5
1
2.5
2.5 2.5
焊杯口孔徑φ(mm) 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 3.0 3.0
1.5
3.0
1.5
3.0
1.5
3.0
1.5
3.0
1.5
1.5 1.5
接觸體孔徑φ(mm) 5.5 5.5 5.5 5.5 3.6 3.6 3.6 3.6 2.4 1-2.4

/1.6

1-2.4

/1.6

1-2.4

/1.6

1-2.4

/1.6

1-2.4

/1.6

1.6 1.6
材料和技術方式
接插方式 螺紋連接
外殼材料 鋅基合金(鍍鉻)
絕緣體 電木
接觸體材料 銅(鍍銀/ 金)
接線方式 焊接
接插次數 500?次
溫度范圍 -20℃ ~ +85℃
電纜直徑 ≤ Φ26mm
