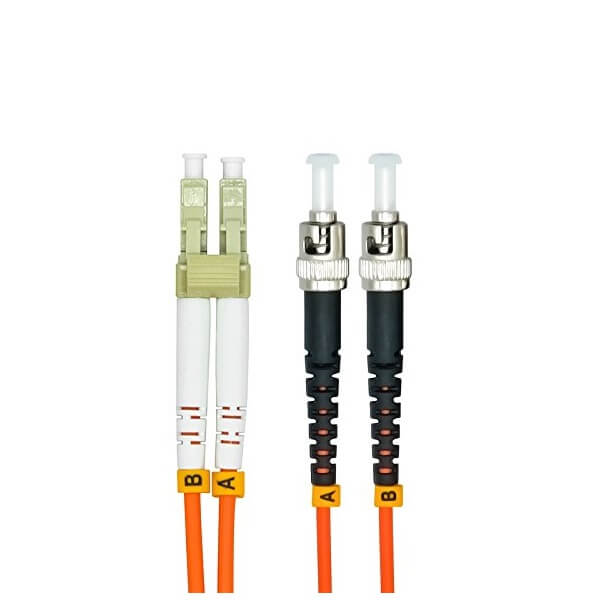

一、ST型光纖接插件
ST型光纖接插件采用的是帶鍵的卡口式鎖緊結構(類似BNC連接結構)，插針體為外徑2.5mm的精密陶瓷插針，插針的端面形狀通常為PC面。
二、SC(F04)型光纖接插件
SC(F04)型光纖接插件是一種模塑插拔耦合式單模光纖接插件，其結構尺寸與FC型相同，插針體同樣為外徑2.5mm的精密陶瓷插針，端面處理采用PC
或APC型研磨方式;緊固方式為插拔銷閂式。此類接插件價格低廉，插拔操作方便，接入損耗波動小，抗壓強度較高，安裝密度高。

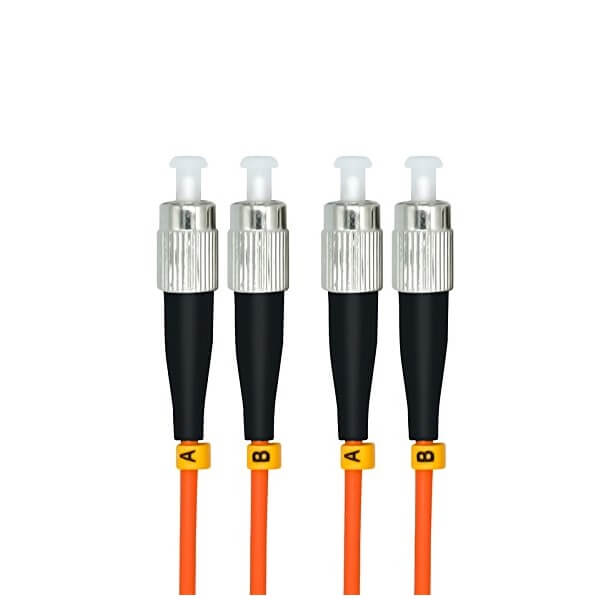

三、FC(F01)型光纖接插件
FC型接插件采用金屬螺紋連接結構，插針體采用外徑2.5mm的精密陶瓷插針，根據其插針端面形狀的不同，它分為球面接觸的FC/PC和斜球面接觸的FC/APC兩種結構。FC型接插件是目前世界上使用量最大的品種，也是中國采用的主要品種。
四、DIN47256型光纖接插件
DIN47256型光纖接插件是一種由德國開發的接插件，DIN是德國工業標準的表示，其后的數字為標準號。這種接插件采用的插針和耦合套筒的結構尺寸與FC型相同，端面處理采用PC研磨方式。
現如今，隨著科技技術的不斷技術，也一步步增加了光纖接插件的設計難度。光纖通信技術，特別是光接入網和高速局域網的飛速發展，也給光纖接插件的市場提出了更高要求，未來的光纖接插件勢必會向小型和和成本低方向發展，但是其接插件的性能要求則會越來越高。在未來的一段時間內，各種新研制的光纖接插件將與傳統的FC、SC等
接插件聯系在一起，形成“各顯所長，各有所用”的格局。
接插件采購網是進口接插件B2B在線交易網站，主要提供接插件、接插件查詢、交易服務平臺。主要幫助各大工廠吸收和處理呆滯料，通過自營+極速調貨協助各個廠家獲得迫切的當日現貨，從而促進物料的流動和解決雙方的共同需求。在“互利，雙贏”的基礎上幫助企業節省時間，節省采購經費。jiechajian.net，全球接插件，省心一鍵購！海量現貨，閃電速發。上接插件采購網，點擊商務通 ，快速詢價，一站式配單方案，高效率解決您的采購問題。關于出貨，我們承諾：一精揀，二核對，三打包 。層層把關，只為您的放心。
]]>本文主要為您介紹光纖接插件性能指標的知識，了解光纖接插件的性能指標，可以讓用戶對光纖產品有一個更深的認識，讓用戶在今后采購光纖接插件相關產品時，不會一無所知，下面仁昊光纖接插件生產廠家工程師就來為您詳細的介紹一下光纖接插件的性能指標。
談到光纖接插件的性能指標，我們需要從光纖接插件的傳輸模式、插入損耗、回波損耗、面型四個方面來分析，具體如下：
1、傳輸模式
是指光在光纖中的傳輸方式(電磁場分布形式)。常用的通信光纖模式分為單模與多模，單模適于遠距離傳輸，多模適于近距離傳輸。G652D單模光纖芯徑d1為9um包層直徑d2為125um，多模光纖常用的分為62.5/125或50/125兩種形式。
光纖模式的選用必須與光模塊相匹配，否則產生芯徑失配引起附加損耗，不同芯徑光纖光纜之間不建議互連。
2、插入損耗
當使用光纖接插件進行連接時，光信號功率減少的量值，通常用分貝表示。例如：當插入損耗為3dB時，光功率損耗大約為50%，當插入損耗為1dB時，功率損耗大約為20%，IL=-10lg(輸出光功率/輸入光功率)。
3、回波損耗
又稱反射損耗，是指信號反射性能的參數，回波損耗描述的是光信號返回原路返回的量值，一般越大越好。例如：輸入1mw功率，其中10%被反射回來了，就是10dB，0.003%被反射回來，回波損耗約為45dB。RL=-10lg(反射光功率/輸入光功率)
4、面型
光纖面型分為PC(球面研磨)與APC(斜球面研磨)。APC研磨后，沿原路返回的反射光束大大減少，有助于提高接插件的回波損耗。
仁昊接插件工程師認為，光纖接插件的安裝，需要注意五個方面，具體如下：
1、不同傳輸模式的光纖、相同傳輸模式但不同纖芯的光纖不能互連到一起。
2、相同傳輸模式、相同纖芯、不同插針面型的接插件不能互連到一起。
3、在機箱/機柜內部結構設計時，應注意光纜布放空間，保證光纜布放自然、順暢，盡量避免直角過渡等問題。
4、光纜組件余長處理
按照施工要求，光纜組件布放一段距離后應適當保留一些余長，這些余長光纜應按要求盤繞后捆扎;整個光纜組件布線完成后，如果光纜還有余長，應將光纜盤繞后懸掛處理，嚴禁將光纜對折捆扎。
5、光纜組件的捆扎和固定
在光纜組件安裝過程中，不可避免要對光纜進行捆扎固定，光纜捆扎應注意松緊度——光纜外皮有輕微變形、輕拉光纜無躥動即可，嚴禁過度捆扎光纜而擠傷光纖，從而影響光纜的傳輸性能。條件允許情況下，可采用線夾來固定光纜;嚴禁將光纜按電纜的使用方法進行捆扎和固定。
讀完上文之后，您應該知道光纖接插件安裝都要注意些什么了，更多光纖接插件相關的技術資料，您可以在頁面右側搜索框中，搜索光纖，即可看到本站其他光纖接插件的文章。仁昊偉業科技，是一家專業的光纖接插件生產廠家，至今已有十四年的歷史，如果有任何關于光纖接插件方面的問題，可以咨詢仁昊的電子工程師，咨詢熱線：400-6263-698，專業工程師為您服務。仁昊電子光纖接插件產品眾多，網站上還來不及上傳展示，請直接向我們致電咨詢。
]]>
1、光端接件由精度較高的陶瓷插針及校正套管組成，光纖固定于陶瓷插針內孔中，端面拋光后，通過兩端的彈簧頂緊，使其可靠接觸。接觸件中采用的陶瓷插針直徑一般為Φ2.5mm，Φ1.25mm等，直徑和同軸度的精度可達0.1um。
2、MT型光端接件是一種用于多芯光纖接插件的端接件。主要材料為pps，是組成MPO、MTP等光纖接插件的重要零部件。采用MT光端接件的接插件一般密度都較高，單個端接件可同時實現最多72路的光信號傳輸。端接件采用兩端的導銷引導校正，使多根光纖在插針中同時對中。
談到光纖接插件的性能，光纖接插件生產廠家工程師認為首先是光學性能，此外還要考慮光纖接插件的互換性、重復性、抗拉強度、溫度和插拔次數等。
1、光學性能：對于光纖接插件的光性能方面的要求，主要是插入損耗和回波損耗這兩個最基本的參數。
插入損耗(InsertionLoss)即連接損耗，是指因接插件的導入而引起的鏈路有效光功率的損耗。插入損耗越小越好，一般要求應不大于0.5dB。
回波損耗(ReturnLoss,ReflectionLoss)是指接插件對鏈路光功率反射的抑制能力，其典型值應不小于25dB。實際應用的接插件，插針表面經過了專門的拋光處理，可以使回波損耗更大，一般不低于45dB。
2、互換性、重復性
光纖接插件是通用的無源器件，對于同一類型的光纖接插件，一般都可以任意組合使用、并可以重復多次使用，由此而導入的附加損耗一般都在小于0.2dB的范圍內。
3、抗拉強度
對于做好的光纖接插件，一般要求其抗拉強度應不低于90N。
4、溫度
一般要求，光纖接插件必須在-40oC~+70oC的溫度下能夠正常使用。
5、插拔次數
目前使用的光纖接插件一般都可以插拔l000次以上。
我們既然離不開光纖系列的產品，那么就來詳細的認識它吧，多了解一些總是不會有壞處的。仁昊偉業科技，是一家專業的光纖接插件廠家，至今已有十四年的歷史，如果有任何關于光纖接插件方面的問題，可以咨詢仁昊的電子工程師，咨詢熱線：400-6263-698，專業工程師為您服務。仁昊偉業科技光纖接插件產品眾多，網站上還來不及上傳展示，請直接向我們致電咨詢。
]]>作為一名接插件行業從業人員，對于光纖接插件應該不會陌生，那要是問你光纖線與光纖接插件怎么連接，不知道您能否回答出來，下面仁昊偉業科技工程師就來為您深度闡述一下光纖線與光纖接插件怎么連接的問題。
仁昊工程師指出，光纖線與光纖接插件的連接目前主要分3種，工廠預制、現場冷接、現場熔接，具體如下：
1、工廠預制：此種方式是最可靠壽命最好的一種方式，主要是根據客戶需求的長度進行預制，通過環氧樹脂來保證光纖與光纖接插件直接的固定，優點是抗拉性能好、數據穩定、壽命較長、適應環境的性能好、整體價格便宜，缺點是制作周期長、現場施工時沒有專業的設備不能隨意裁切;
3、現場熔接：此種方式是移動布線施工使用較多的一致方式，同冷接類似現場確認長度、現場制作，使用的熱熔接插件也是工廠預制好的，通過熔接機放電保證兩根光纖的對接，優點是現場施工方便、接續時間斷，對環境的適應性比冷接好，抗拉性能比冷接好，缺點是需使用專業的設備(熔接機)，價格較高，一般施工隊沒有配置，同時施工操作時對人員的手法要求比冷接高，熔接失敗接插件不能重復使用。
讀完上文之后，您對于“光纖線與光纖接插件怎么連接”的問題應該不再陌生了，更多與光纖接插件相關的文章，可以頁面右上角搜索框中搜索“光纖”，或者直接點擊右側的文章欄目導航，進入光纖接插件頻道閱讀。如需采購光纖接插件相關的產品，請撥打我們的熱線電話：400-6263-698，專業工程師輔助您的光纖接插件采購工作順利進行。
]]>
一、光纖接插件傳輸原理
光端接件(Fiber optic terminus)是光纖接插件的核心部件。與電接觸件(Electrical contacts)圓周接觸式傳導不同，光端接件一般通過端面接觸式傳輸，通過對端面拋光研磨實現最優的光學性能和良好的機械性能，光信號沿光纖從端接件一端進入另一端。
1、傳輸模式
是指光在光纖中的傳輸方式(電磁場分布形式)。常用的通信光纖模式分為單模與多模，單模適于遠距離傳輸，多模適于近距離傳輸。G652D單模光纖芯徑d1為9um包層直徑d2為125um，多模光纖常用的分為62.5/125或50/125兩種形式。
光纖模式的選用必須與光模塊相匹配，否則產生芯徑失配引起附加損耗，不同芯徑光纖光纜之間不建議互連。
當使用光纖接插件進行連接時，光信號功率減少的量值，通常用分貝表示。例如：當插入損耗為3dB時，光功率損耗大約為50%，當插入損耗為1dB時，功率損耗大約為20%，IL=-10lg(輸出光功率/輸入光功率)。
3、回波損耗
又稱反射損耗，是指信號反射性能的參數，回波損耗描述的是光信號返回原路返回的量值，一般越大越好。例如：輸入1mw功率，其中10%被反射回來了，就是10dB，0.003%被反射回來，回波損耗約為45dB。RL=-10lg(反射光功率/輸入光功率)
4、面型
光纖面型分為PC(球面研磨)與APC(斜球面研磨)。APC研磨后，沿原路返回的反射光束大大減少，有助于提高接插件的回波損耗。
安裝注意
1、不同傳輸模式的光纖、相同傳輸模式但不同纖芯的光纖不能互連到一起。
4、光纜組件余長處理
按照施工要求，光纜組件布放一段距離后應適當保留一些余長，這些余長光纜應按要求盤繞后捆扎;整個光纜組件布線完成后，如果光纜還有余長，應將光纜盤繞后懸掛處理，嚴禁將光纜對折捆扎。
5、光纜組件的捆扎和固定
在光纜組件安裝過程中，不可避免要對光纜進行捆扎固定，光纜捆扎應注意松緊度——光纜外皮有輕微變形、輕拉光纜無躥動即可，嚴禁過度捆扎光纜而擠傷光纖，從而影響光纜的傳輸性能。
條件允許情況下，可采用線夾來固定光纜;嚴禁將光纜按電纜的使用方法進行捆扎和固定。
光纖接插件是我們仁昊的熱銷產品之一，出貨量大，目前網站上所展示的光纖系列產品多達上百種。在光纖接插件的生產制造方面，公司已積累了豐富的經驗，有著完善的生產流水線，可高效的保證光纖系列訂單的推進，及時送達到用戶的手中，并且我們承諾所有用戶每一款光纖接插件產品一年內免費質保，讓用戶不必為售后問題煩惱。如果您正在尋找光纖接插件合作廠商，也許我們正是一個不錯的選擇，聯系電話：400-6263-698，期待您的來電。
本文來源：http://www.junziyuan.cn/8665.html
]]>
由于單純的理論知識可能比較晦澀難懂，所以在這里，德索工程師將結合生活中的實例為您講解光纖接插件的常見故障及解決對策。
實例一
故障：某新增光節點，用戶反映增補3 頻道信號很差,有干擾現象。
解決對策：分析以上故障原因可能是活接頭連接精度不高，造成反射，而引起干擾。懷疑為活接頭有故障，更換-新活接頭后故障排除
實例二
故障：某光點用戶投訴，該片區電視信號雪花嚴重。
解決對策：細觀察光機內部后發現連接光電轉換模塊尾纖接頭與接插件連接有松動。擰下光纖接頭，用醫藥棉沾無水酒精清潔后重新擰緊，再檢測光機輸出電平為105dB. 故障排除
實例三
故障：一次需要臨時改變光纜路由，由地到B地光纜需經過3個發前端機房，且在各機房都需用光纖活接頭跳接，鏈路恢復后發現某數據業務不能恢復。
通過以上的實例講解，相信您已經對光纖接插件方面有了更加深入的了解。隨著光纖通信技術的不斷發展，光纖接插件在通信系統中的作用將越來越不可取代，而隨之而來的問題也會越來越多，我們應該正視光纖接插件的故障并積極解決。
本文來源：http://www.junziyuan.cn/8657.html
]]>
一、連接原理
利用環氧樹脂熱固化劑將光纖粘固在陶瓷插針孔內，通過適配器套筒定位，實現光纖的對接。插入損耗由相接續的兩根光纖之間的橫向偏離、光纖接頭中的縱向間隙和端面質量造成。如下圖：
二、使用時的特殊屬性
光纖接插件不能單獨使用，它必須與其它同類型的接插件互配，才能形成光通路的連接，目前，較為流行的光纖接插件裝配和對接方式為：利用環氧樹脂熱固化劑，將光纖粘固在高精度的陶瓷插針孔內，然后使兩插針在外力的作用下，通過適配器套筒的定位，實現光纖之間的對接
最新的光纖連接方案可以分為兩個部分來看，一個是連接時的多模模塊，另一個是連接接口，具體內容如下：
一、連接時的多模模塊
在數據中心布線系統中，如果采用OM5多模至少可以覆蓋三代網絡;而在下一代400G方案中，16芯的多模模塊將會采用OSFP的方案，但具體還需實踐。
二、連接接口
針對下一代光纖連接方案，將采用板端光連接，一種非常微小的多模光纖連接接口作為連接，打破了傳統采用收發器的方案，使得橫向和縱向的擴展更容易。
