仁昊偉業科技講解的手機接插件如何分類內容，將會從卡接插件、FPC接插件、I/O接插件、板對板接插件、天線接插件這五個方面闡述，具體如下：

1，卡接插件

卡接插件首要是以6pin SIM卡聯接器和T-flash聯接器為主，翻開方向首要是在和SIM卡接插件屏蔽功用和厚度方面作改善，抵達最低0.50mm超低厚度，一同卡接插件產品面向多功用的方向翻開，市場上已出現SIM卡聯接器+T-flash聯接器二合一產品。

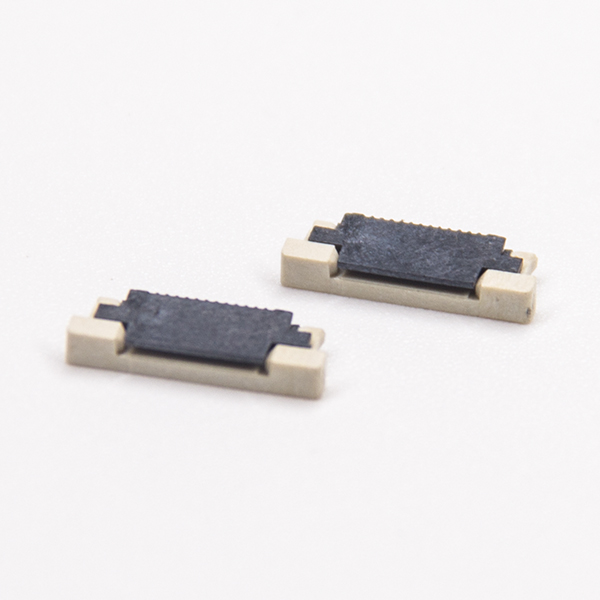

FPC接插件首要是用于LCD顯示屏到驅動電路聯接，現在以0.4mm pitch產品為主，0.3mm pitch產品也已許多運用，不過在跟著LCD驅動器被整合到LCD器材中趨勢，F(xiàn)PC引腳數會相應削減，市場上已經有相關產品出現，從更長遠方向看將來FPC接插件將有望完全和其他手機部件整合在手機或者是LCD模組的框架上。

3，I/O接插件

I/O接插件是手機中最重要進出通道之一，包括電源及信號兩部份之聯接，體積減小和產品標準化將是未來翻開首要方向，選用圓形和MiniUSB接插件，手機用Micro USB接插件在歐盟和GSM協會推進下而日漸構成標準化翻開，Micro USB接插件出現標準化和定制化相結合翻開趨勢，耳機插作聯接器也曾相同翻開態勢，再往后要求接插件更薄、具有視覺效果和防水功用等。

4，板對板接插件

手機中板對板接插件翻開趨勢首要是引腳間隔和高度越來越小，現在首要是以0.4mm pitch為主，會逐漸翻開到0.35mm乃至更小，后續要求高度更低和具有屏蔽效果，一同BTB高度也逐漸下降至0.9mm。

5，天線接插件

而作為手機重要的功用—通話，就不得不提及連接手機天線的接插件，行內稱Antenna Connector，它的功用為連接手機PCB與天線，其形狀會影響天線高頻功用，導致信號改動，如信號差、不穩定等等，這種接插件，對高頻功用要求高。

手機接插件分類知識匯總最先出現在jiechajian.net。

手機射頻同軸是用來做什么的，它有什么作用，有誰知道?

問題描述：

下方的兩張圖能看清楚么?我向一個修手機的人問了，說是信號轉換用的，就是對于撥出電話和接收電話的不同信號進行轉換，但是不能確定，所以想問問。

這是手機的測試接口，通過測試探針連接到儀器上進行手機各項數據的測試。不是轉換信號用的，正規手機廠商出廠的手機都是用這個接口進行收集各項性能測試。有些山寨手機根本是沒有這個接口的，所以不存在信號轉換用，相關測試產品我貼個圖片給你看。

仁昊講堂：

什么是射頻同軸接插件?RF接插件即射頻同軸接插件，通常被認為是裝接在電纜上或安裝在儀器上的一種元件，作為傳輸線電氣連接或分離的元件。RF接插件屬于機電一體化產品，主要起橋梁作用。在六十多年的時間里，經過各國專家的共同努力，使RF接插件形成了獨立完整的專業體系，成為接插件家族中的重要組成部分。是同軸傳輸系統不可缺少的關鍵元件。

用戶咨詢手機射頻接插件是用來做什么的最先出現在jiechajian.net。
