既然是要談D-SUB接插件，我們有必要先對其定義和應用做一個交代。D-SUB是D-subminiature的簡稱，是一種接口形狀、結構的標準。同時，D-SUB又包含若干子類，比如DB25，第一個字母D表示屬于D-SUB，第二個字母B是描述接口的大小—和后面的數字(針數)對應(A=15針，B=25針，C=37針，D=50針，E=9針)。每種接口又分公頭(plug)和母頭(socket)。談到此處，不知道你有沒有發現一個問題。由于計算機的普及，最常用的DE 9產品，在長期被誤讀的情況下，已然被“改名”DB 9了。D-SUB只是描述連接結構，本身并沒有定義整個接口或所有針腳的作用。
其次，D-SUB產品的應用。最常見的是個人電腦上VGA并口(DB25母頭)、COM串口(DE9公頭)和顯卡與顯示器之間的橋梁，負責向顯示器輸出相應圖像信號的(DB15)等等。D-SUB車針接插件、D-SUB大電流接插件、D-SUB混裝接插件、D-SUB防水接插件、D-SUB同軸射頻接插件等廣范應用于運算、視頻和通信領域。同時，工防、醫療、儀器和當下發展勢頭迅速的平衡車、滑板車等消費產品中，也用到此類接插件。
接下來我們再看看常用D-SUB產品的分類(如下);
一、按端子型態
1.沖壓端子接插件
1.焊線類
下面我們一起來了解一下D-SUB接插件常見的問題點及改善方案。
通常所說的產品問題點是指外觀問題、尺寸問題以及功能問題三大類：總體來說，外觀問題和尺寸問題，在不影響產品使用(功能)的情況下，客戶也是默認允許3‰比例的存在(最終還是得看客戶的要求)。所以，輕微的問題點就不一一舉例說明了，重點講解一下對產品性能有影響或存在隱患的問題點。按8-D分析法，所有的問題點追根溯源后，基本都屬于零部件(材料)、人為、工藝缺限以及部分工藝限制造成的。那么，接下來我們直接按產品零部件分類講解一下;
材料問題：
1. 端子;氧化、變形、電鍍不良(如露銅和鹽霧NG)，后工序(自動機組裝或折彎)造成損傷等外觀問題。母端子剖槽口(沖壓端子也稱喇叭口)、焊杯口、卡點等尺寸問題。因外觀和尺寸，影響到產品使用的情況(功能問題)。
示例;PIN腳、PIN針氧化造成產品上錫不良。
改善建議;①.(沖壓類)PIN腳結構即然無法避免，則可以依靠縮短使用周期來改善。比如，鍍錫/可焊鎳的產品，正常保質期為12個月。那么，客戶下訂單時，可以與客戶確認一下大概的使用日期。盡量讓產品在生產后的3個月內使用，產品經過焊錫后。切PIN點已被封閉，異常自然也就不會發生了。②.PIN針中間氧化，原因在結構，改善自然也就在結構。如下圖中，將包圓結構改成“U”型槽結構，產品鍍層均勻且不會有風/烘干問題存在，自然就解決了。
如果成本允許或者客戶對產品的外觀性能要求高，建議選擇 車針D-SUB產品 。散PIN端子+滾鍍工藝，基本不存在氧化問題。PIN針為實芯結構，可以確保PIN針沾/焊錫位置的鍍層完好。最后，鍍金產品恒溫恒濕情況下，保質期正?？蛇_到3-5年。電氣、機械性能也較沖壓結構的產品要好很多。

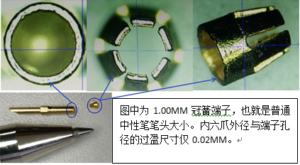

圖中為1.00MM冠簧端子，也就是普通中性筆筆頭大小。內六爪外徑與端子孔徑的過盈尺寸僅0.02MM。
而且，車削公端子更不存在子彈頭(對插位置)包圓、開口不良。當然，并不是說車削類產品就完全沒有問題。比如，母端子的剖槽口(喇叭口)問題點，和沖PIN一樣存在。沖針易錯位，車針不會錯位，但是對稱度尺寸易跑偏。通常1.00MM系列需要嚴格管控在0.05MM公差范圍內，0.76MM系列則需要管控有0.03MM以內。才可以盡可能減少發生實配困難、無法對插以及產品壽命無法達到的現象。
為了從根本上解決對插和壽命的問題，我們致力于研究工防標準的冠簧結構(如右圖)。另外，我個人認為冠簧結構的產品，最大的改進點應該是瞬間斷電上面的進步，特別適用于需要在運動或震動狀態下使用的產品連接。當然，在冠簧產品的生產過程中，我們也有過失誤，為此付出了相當大的代價。幸運的是我們的團隊沒有放棄，遇到的難題一個一個被功克。最終實現了性能良好、壽命可達到10000次以上的產品。
對于外殼的問題點，只需要簡單概括一下就好，除了外被損傷會導致組裝成品后的鹽霧測試不達標。其他外觀、尺寸都是按協會標準生產，基本上不會影響到產品的使用功能。
3. 膠芯的最常見不良，主要表現在縮水、破裂、偏芯(即圓孔同芯度)和色差等。
①.膠芯縮水、破裂，影響的因素很多，包括材料(添加水口料)、成型溫度、成型時間以及是否在常溫下冷卻等等。(補充說明;常說的水口料通常包括水口、制程中之不良品、調機品、調試機器時的料頭;)
管控建議;機臺穩定性和人員的正常流動，是發生異常的最主要因素。所以，必須將成型的相關參數以文件(SOP)形式定議，人員培訓考核后方能進行操作，同時要有人監督執行情況(如:IPQC)。另外，就是膠芯材質的選用必須考慮以下因素;客戶使用的焊接溫度、焊接時間，材料的耐溫、防火級別等等。目前D-SUB接插件基本都是用PBT材質，部分客戶要求操作溫度較高的，也會選用LCP材質。改善問題點最為重要的是水口料的添加。首先，添加的比例一定要≦25%，超過此比例或者水口料反復使用(正常情況，二次水口是不允許被使用的)，是造成膠芯嚴重縮水和易破裂最直接的原因。客戶對接插件性能要求高的最好采用原料生產，拒絕添加水口。同時，制程中的不良品、調機品，是不包括已組裝過端子和外殼的拆解物料。通過長時間對異常問題的統計分析發現，大部分接插件的耐電壓測試NG、成品短路不良等，都是因膠芯內含有金屬雜質造成的。
②.偏芯;對于沖壓型接插件和車削剖槽結構的產品來說，膠芯偏芯管控在0.15MM以內，對組裝和產品的使用性能造成的隱患并不太明顯，基本可以忽略不計。但是，冠簧結構產品，所使用的膠芯同芯度尺寸需要在0.05MM以內(還需要評估主體的內孔與端子外徑的過盈公差)。以下案例就是因同芯度問題，造成直接損失超過10萬。

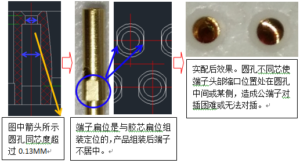

實配后效果。圓孔不同芯使端子頭部縮口位置處在圓孔中間或某側，造成公端子對插困難或無法對插。
端子扁位是與膠芯扁位組裝定位的，產品組裝后端子不居中。
圖中箭頭所示圓孔同芯度超過0.13MM
示例2：膠芯前后蓋不同芯，導致端子歪斜。除了會造成示例1中的異常問題以外，還會導致沖PIN公端擠壓斷裂、壽命不達標等問題。
左圖為正常實配效果。右圖中前、后蓋偏芯0.38MM。
前后蓋實配后，將端子擠壓歪斜/斷裂。對插壽命不達標等等。
①. 螺絲、螺母和魚叉最常見問題點有螺紋不規則、攻牙尺寸不到位、翻鉚位置偏芯以及電鍍后鉚壓脫皮(百格測試NG)、開裂等。
管控重點與其他零部件無異，生產參數文件化記錄并培訓。所使用的模、治具嚴格按使用壽命監管到位。檢驗治具(如通止規標準件)定期校驗，按定議的AQL執行檢驗。問題點還是在可控范圍內的。致于鉚壓脫皮、開裂，一般因鍍層過厚所致。按客戶的鹽霧標準設定鍍層厚度，正?？刂圃阪嚥怀^180 U”或都底層+表層不要超過280 U”。可控制異常的發生。

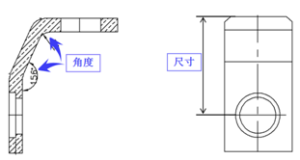

②.帶支架的接插件，多數為板端(前面所說的彎插板類型)使用。對整個產品來說，是起到一個輔助固定作用的。所以，外觀和尺寸要求并不嚴格，塑膠類型最常見的僅成型批鋒一項。鐵、銅支架需要特別注意成型的角度，和匹配產品PCB板孔位的間距尺寸(如右圖)，此兩點影響著接插件與PCB板的貼合效果。
此次，主要介紹了1.00MM和高密度0.76MM系列的內容。關于車針D-SUB大電流、D-SUB混裝、D-SUB射頻和D-SUB防水等系列產品(附樣圖)，如果有興趣了解或者有任何建議，歡迎聯系我們，我們一起成長。
1、改善生產過程
D-SUB接插件簡化電子產品的裝配過程。也簡化了批量生產過程;
2、易于維修
如果某電子元部件失效，裝有D-SUB接插件時可以快速更換失效元部件;
隨著技術進步，裝有D-SUB接插件時可以更新元部件，用新的、更完善的元部件代替舊的;
4、提高設計的靈活性
使用D-SUB接插件使工程師們在設計和集成新產品時，以及用元部件組成系統時，有更大的靈活性。
讀完上述內容之后，您對于“使用D-SUB接插件的好處有哪些”應該已經清楚了，更多D-SUB相關內容，會在http://www.junziyuan.cn/products/d-type-connector/d-sub-connector/此頻道持續更新。目前仁昊官網上已有500多篇接插件相關的技術文章，涵蓋了接插件相關的方方面面，您只需要在搜索框中搜索您感興趣的信息便可。德索d-sub接插件產品，均通過了ISO認證，符合國際環保需求，一年質保，售后完善，值得信賴。
D-SUB是D-subminiature的簡稱，是一種接口形狀、結構的標準。同時，D-SUB又包含若干子類，比如DB25，第一個字母D表示屬于D-SUB，第二個字母B是描述接口的大小—和后面的數字(針數)對應(A=15針，B=25針，C=37針，D=50針，E=9針)。每種接口又分公頭(plug)和母頭(socket)。說到這里，大家是否發現了一個問題。由于計算機的普及，最常用的DE 9產品，在長期被誤讀的情況下，已然被“改名”DB 9了。D-SUB只是描述連接結構，本身并沒有定義整個接口或所有針腳的作用。
D-SUB接插件產品的應用。最常見的是個人電腦上VGA并口(DB25母頭)、COM串口(DE9公頭)和顯卡與顯示器之間的橋梁，負責向顯示器輸出相應圖像信號的(DB15)等等。D-SUB車針、D-SUB大電流、D-SUB混裝等廣范應用于運算、視頻和通信領域。同時，工防、醫療、儀器和當下發展勢頭迅速的平衡車、滑板車等消費產品中，也用到此類接插件。
接下來我們再看看常用D-SUB接插件產品的分類(如下);
一、按端子型態
1.沖壓端子D-SUB接插件
1.焊線類
讀完上述內容之后，您對于“D-SUB(DB/HDB/DR/HDR/VGA)接插件分類知識”應該有一個基本認識了，更多d-sub接插件相關的技術文檔，請進入d-sub資料專區(http://www.junziyuan.cn/products/d-type-connector/d-sub-connector/)查閱。仁昊電子是一家擁有十四年d-sub接插件生產廠家，產品質量可靠，均通過ISO認證，承諾所有用戶一年質保，廣大客戶可放心采購。
]]>
1、朝著小型化、高密度、高速度傳輸的方向發展;
2、朝著高性能、高頻化技術方向發展;D—SUB接插件
3、高電壓、大電流的接插件需求市場也很大;
4、接插件還朝著抗干擾技術、模塊化技術和無鉛化技術方向發展。
1、為了減少串擾所采用的差分信號、無噪聲信號和接地層技術;
2、為了調整接插件的引線，可以改變由于接插件輸入和輸出物理距離不等而導致的延時差異;
3、為了獲得最大的傳輸效率，接插件的特性阻抗值應與傳輸電路的特性阻抗相匹配。
讀完上文之后，您對于“D-SUB接插件的發展趨勢”應該有一個基本認識了，更多與“D-SUB接插件市場分析”相關的內容，仁昊運營團隊會陸續整理發布在網站上，屆時您可以前往資訊頻道查看。如需采購D-SUB接插件相關的產品，請撥打我們的電話：400-6263-698，專業工程師輔助您的電子接插件采購工作順利進行。最后，衷心祝愿所有客戶工作順利，步步高升。
本文來源：http://www.junziyuan.cn/9099.html
]]>
1、柵欄式系列接線端子：是能夠實現安全、可靠、有效的連接，特別是在大電流，高電壓的使用環境中應用比較廣泛。
2、彈簧式接線端子：是利用彈簧性裝置的新型接線端子，已廣泛應用于世界電工和電子工程工業：照明、電梯升降控制、儀器儀表、電源、化學和汽車動力等。
3、歐式系列接線端子：是現有接線科技中成本效益最高的形式
5、H型穿墻式接線端子：采用螺釘連接線技術，絕緣材料為PA66(阻燃等級：UL94,V-0),接插件采用優質的高導電金屬材料，可并排安裝在為1mm到10mm等厚度的面板上，可自動補償調整面板厚度的距離，組成任意極數的端子排，而且可以使用隔離板來增加空氣間隙和爬電距離。不需要任何工具便可將穿墻式接線端子牢固的安裝在面板上矩形預留孔里，安裝極其方便。
6、軌道安裝式接線端子：采用了可靠的螺紋連接技術、電子容斷技術和最新的電連接技術，廣泛用于電力電子、通訊、電氣控制和電源等領域。軌道式系列接線端子采用壓線和獨特的螺紋自鎖設計，使得接線連接可靠、安全。該系列接線端子外觀設計美觀大方，可配用多種附件，如短路片、標識條、擋板等。
本文來源：http://www.junziyuan.cn/9088.html
]]>
要先弄清楚所使用的D-SUB車針接插件接線的數目和規格，因為接線數目和規格，會決定你需要哪種膠芯的工業D-SUB車針接插件，市場中存在上百種膠芯，如果不留意會造成很多的不便，膠芯的選擇關系著安裝的空間或者是電壓的要求，因此需要標出每一款膠芯的使用電壓。
同時還需要了解到D-SUB車針接插件膠芯的連接線路，因為每一種D-SUB車針接插件的連接規格都是不一樣的，以往內線纜連接的膠芯排布也是不一樣的。
D-SUB車針接插件插座的選擇，選擇D-SUB車針接插件的時候也和插座也有關系，墻式安裝的插座，能夠貫穿到很厚的墻體中，而這個時候選擇D-SUB車針接插件也要符合這些相關的標準要求，使用裝線插座的時候，因為這些插座的后面都很短，因此在選擇D-SUB車針接插件的時候不需要很多的附件。
關于“D-SUB大電流接插件技術優勢是什么”就講解到這了，更多d-sub相關的技術文檔，請進入http://www.junziyuan.cn/news/此頻道查看。如果您正需要采購D-SUB接插件相關的產品，請撥打我們的電話：400-6263-698，專業工程師輔助您的接插件采購工作順利進行。仁昊偉業科技有著十四年的D-SUB接插件生產研發經驗，可以解決D-SUB接插件設計環節中的各種難題，擁有完善的生產流水線，品質可靠，ISO認證，一年質保，值得信賴!
本文來源：http://www.junziyuan.cn/9070.html
]]>
1、改善生產過程
接插件簡化電子產品的裝配過程。也簡化了批量生產過程;
2、易于維修
如果某電子元部件失效，裝有接插件時可以快速更換失效元部件;
3、便于升級
隨著技術進步，裝有接插件時可以更新元部件，用新的、更完善的元部件代替舊的;
4、提高設計的靈活性
使用接插件使工程師們在設計和集成新產品時，以及用元部件組成系統時，有更大的靈活性。
本文來源：http://www.junziyuan.cn/9062.html
]]>
D-SUB接插件則是其中最早的一種解決方案，也是應用最多樣化且使用最廣泛的一種輸入/輸出接插件系統。在過去的30多年中，D-SUB接插件幾乎一成不變，而如今正在上演一場D-SUB接插件的革新。
“關于D-SUB接插件在生活中的應用”這篇文章由仁昊運營團隊編輯整理，文中使用圖片均來自仁昊攝影組精心拍攝，只為讓用戶有一個更好的體驗。所以，還希望各位用戶不要復制轉載用作商業用途，仁昊團隊在此真心謝過。愿所有用戶工作順利，事業高升。
本文來源：http://www.junziyuan.cn/8854.html
]]>
1、歐式插座、SCSI接插件、D-SUB接插件、圓孔IC座、接線端子系列、彩排線、D-SUB混裝大電流的體積以及其外形都發生了一些微小的變化，例如市場上出現了高度要低到1.0mm～1.5mm的2.5Gb/s及5.0Gb/s無線產品接插件、光纖接插件、寬帶接插件以及細間距接插件。
2、而從接插件的發展技術驅動來說，“半導體芯片技術”已經逐漸的處于一種領先的位置。比如說：使I級互連IC器件內部和Ⅱ級互連器件與板的互連的器件引腳數由數百線達數千線。D—SUB接插件
3、對于接插件生產過程中的圓筒形開槽插孔、彈性絞線插針以及雙曲面線簧插孔技術，已經慢慢的成為了接插件生產廠家普遍使用的技術，也正是因為這個技術，大大的提高了接插件的可靠性，保證了信號傳遞的高保真性。
4、而對于“推入式接插件”來說，它主要的通途就是對于系統進行相互的了解。而它最大的優點就是在接插件的時候，不需要電纜。而且其安裝拆卸起來也是非常的簡單，非常方便現場更換，插合速度快，分離平滑穩定。
5、針對于歐式插座、SCSI接插件、D-SUB接插件、圓孔IC座、接線端子系列、彩排線、D-SUB混裝大電流的表現介紹，也希望通過本文的講解，讓大家對于歐式插座、SCSI接插件、D-SUB接插件、D-SUB鐵殼、圓孔IC座、接線端子系列、彩排線、D-SUB混裝大電流的用于和市場有一個更好的理解和認識
“誰能說說D-SUB接插件發展趨勢”這篇文章由仁昊運營團隊編輯整理，文中使用圖片均來自仁昊攝影組精心拍攝，只為讓用戶有一個更好的體驗。所以，還希望各位用戶不要復制轉載用作商業用途，仁昊團隊在此真心謝過。愿所有用戶工作順利，事業高升。
本文來源：http://www.junziyuan.cn/8845.html
]]>
