2.S參數模型首要使用于頻域，可模仿吞吐量和串擾，經過時域改換，可產生阻抗、串擾、傳輸時延和眼圖等。
3.多線模型是適用于多插針RJ45，包含觸摸元件、觸摸與觸摸間耦合、觸摸和屏蔽間耦合、焊盤間耦合等。除了SLM模仿的參數外，還能用來模仿串擾和地彈等。
4.IBIS模型是一種根據V/I曲線的對I/O BUFFER疾速準確建模的辦法，支撐一切類型的RJ45和多種不同RJ45建模，如差分和不平衡信令、SLM(無耦合)、MLM(耦合)、模型級聯、板到板以及板到電纜等。
5.SPICE模型：是最為遍及的電路級模仿程序，被剖析的電路中的元件可包含電阻、電容、電感、互感、獨立電壓源、獨立電流源、各種線性受控源、傳輸線以及有源半導體器件。
RJ45由插頭和插座組成，這兩種元器件組成的接插件連接于導線之間，以實現導線的電氣連續性。

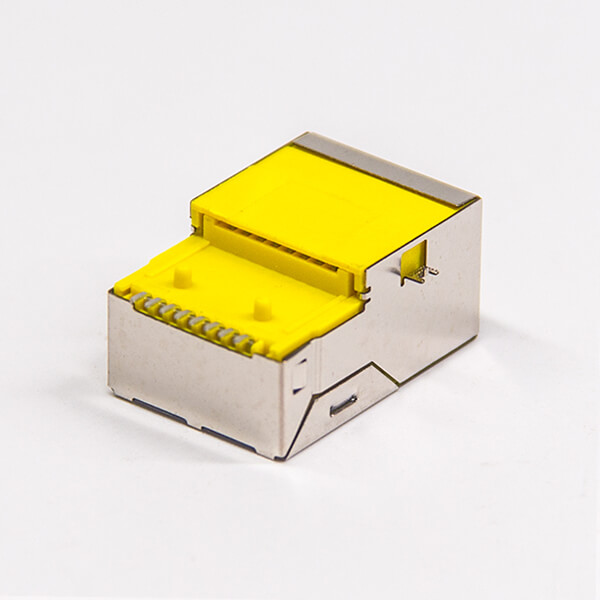

RJ45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。
由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制，這樣當模塊化插頭插入時，插頭和插孔的界面外可產生最大的拉拔強度。
RJ45模塊上的接線模塊通過“U”形接線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊
通過上文的介紹，您對于“RJ45接插件的設計原理”應該有一個基本了解了吧，更多RJ45接插件設計相關的知識，請上我們的RJ45技術專題頁面(http://www.junziyuan.cn/products/rj45-connector/)進行查閱，每周會有固定的更新。如果您需要采購RJ45接口相關的產品，請撥打我們的熱線電話：400-6263-698，專人輔助您的采購工作，為您省時省心。仁昊偉業科技，專業RJ45接插件生產廠商，十四年的RJ45接插件生產經驗，產品均通過了ISO認證，符合國際環保要求，承諾一年內免費質保。
“RJ45接插件的設計原理并不難理解”這篇文章由仁昊小編為您整理，僅供本站用戶免費查閱，請勿轉載其他商業用途，謝謝配合。
]]>一、?接口概述
RJ45以太網接口是目前應用最廣泛的通訊設備接口，以太網口的電磁兼容性能關系到通訊設備的穩定運行。
從接口原理圖、結構設計，線纜設計三個方面來設計以太網口的EMC設計方案。
二、 接口電路 原理圖的EMC設計
接口電路設計概述：?本方案從EMC原理上，進行了相關的抑制干擾和抗敏感度的設計;從設計層次解決EMC問題;同時此電路兼容了百兆以太網接口防雷設計。
本防雷電路設計可通過IEC61000-4-5或GB17626.5標準，共模2KV，差摸1KV的非屏蔽平衡信號的接口防雷測試。
電路EMC設計說明：
(1)
電路濾波設計要點：
為了抑制RJ45接口通過電纜帶出的共模干擾，建議設計過程中將常規網絡變壓器改為接口帶有共模抑制作用的網絡變壓器，此種變壓器示意圖如下。
RJ45接口的NC空余針腳一定要采用BOB-smith電路設計，以達到信號阻抗匹配，抑制對外干擾的作用，經過測試，BOB-smith電路能有10個dB左右的抑制干擾的效果。
網絡變壓器雖然帶有隔離作用，但是由于變壓器初次級線圈之間存在著幾個pF的分布電容;為了提升變壓器的隔離作用，建議在變壓器的次級電路上增加對地濾波電容，如電路圖上C4-C7，此電容取值5Pf~10pF。
在變壓器驅動電源電路上，增加LC型濾波，抑制電源系統帶來的干擾，如電路圖上L1、C1、C2、C3，L1采用磁珠，典型值為600Ω/100MHz，電容取值0.01μF~0.1μF。
百兆以太網的設計中，如果在不影響通訊質量的情況，適當減低網絡驅動電壓電平，對于EMC干擾抑制會有一定的幫助;也可以在變壓器次級的發送端和接收端差分線上串加10Ω的電阻來抑制干擾。
(2)
電路防雷設計要點：
為了達到IEC61000-4-5或GB17626.5標準，共模2KV，差摸1KV的防雷測試要求，成本最低的設計方案就是變壓器初級中心抽頭通過防雷器件接地，電路圖上的D1可以選擇成本較低的半導體放電管，但是要注意“防護器件標稱電壓要求大于等于6V;防護器件峰值電流要求大于等于50A;防護器件峰值功率要求大于等于300?W。注意選擇半導體放電管，要注意器件“斷態電壓、維持電流”均要大于電路工作電壓和工作電流。
根據測試標準要求，對于非屏蔽的平衡信號，不要求強制性進行差模測試，所以對于差模1KV以內的防護要求，可以通過變壓器自身繞阻來防護能量沖擊，不需要增加差模防護器件。
接口電路設計備注：
如果設備為金屬外殼，同時單板可以獨立的劃分出接口地，那么金屬外殼與接口地直接電氣連接，且單板地與接口地通過1000pF電容相連。
三、?接插件設計
RJ45金屬接插件RJ45信號排序設計
接插件與機體的搭接方式：
(1)?面板開孔時采用精密的銑削加工技術，使孔眼的形狀更適合接插件的放置，避免孔眼切削不精確的地方出現縫隙，進而降低電磁干擾輻射;經過測試證明，精確的銑削開孔加工可以提高12~18%的電磁兼容性;
(2)?機體與百兆以太網金屬接插件之間的接合處要增加彈片，使兩者接合時保持良好的導電性能。具體搭接方式如上圖所示：
四、?線纜設計
本方案由電磁兼容設計平臺(EDP)軟件自動生成
百兆以太網接口信號線纜
線纜設計要求：?RJ45金屬接插件?常規型
電纜設計：
(1)?RJ?45信號電纜采用網狀編織屏蔽層的屏蔽方式，且網狀編織層編織密度要求不小于90%;
(2)?內部組線時，差分電纜采用雙絞傳輸，雙絞絞距一般為信號電纜線徑的3倍;組線方式如上圖所示：
(3)?電纜兩端需要增加磁環處理，磁環內徑與電纜的外徑要緊密結合，盡量選擇厚長型的磁環。
走線設計：
(1)?RJ?45電纜走線時要求遠離其他強干擾源，如電源模塊;
(2)?電纜走線最好單獨走線或與其他模擬以及功率線纜保持10cm以上距離，切不可與其他線纜一起混合捆扎。
屏蔽層與金屬接插件的搭接：
(1)?屏蔽電纜的屏蔽層要求與金屬接插件進行360°的搭接;搭接方式如上圖：?(2)?屏蔽電纜屏蔽層要避免出現單獨的“尾巴”現象。
關于RJ45以太網接口電路設計方面的知識就為您介紹到這里了，更多RJ45以太網接口電路設計相關的問題，可以向我們發送郵件進行咨詢。仁昊偉業科技是一家專注于RJ45網絡接插件生產研發的制造商，所有RJ45網絡接插件產品均通過了ISO認證，質量可靠，獲得了廣大客戶一的致好評，如有訂購需求，歡迎聯系我們400-6263-698!
“科普一下RJ45以太網接口電路設計方面的知識”由仁昊偉業編輯整理，文中RJ45以太網接口配圖來自公司產品高清實拍，僅供用戶免費查閱，請勿盜圖，謝謝配合。
本文來源：http://www.junziyuan.cn/14569.html
]]>
大部分的RJ接插件都是RJ45接插件，用于ethernet連接，8P8C，可以連接4對雙絞線，12mm寬，比RJ11系列要寬一些。RJ45接插件有時也用于電話或RS232連接，也有人用來傳VGA視頻信號。
通用電話接插件屬于RJ11的一種，最開始的時候是美國某公司開發的一種接插件的通用名稱，原名為WExW，外形為6針，WE6W使用全部6個觸點，而WE2W只使用中間兩針，后來成為RJ系列接插件中的一種。

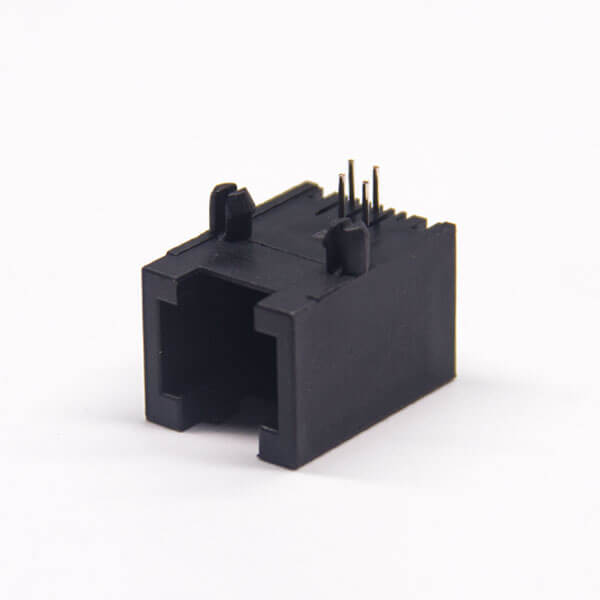

RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor);RJ14使用中間4個觸點，可以連接2對線，表示為6P4C;RJ5使用全部6個觸點，可以連接3對線，表示為6P6C。
有時也可以用這種接插件提供低壓小功率的電源(AC或DC)，常用PIN2和PIN5(黑線和黃線)。一般使用RJ11作為此9.5mm系列的統稱，分別使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C區別觸點數量。電話中還使用一種接插件，用于連接話機和手柄，稱為4P4C(也有人稱作RJ22 ，并與RJ9、RJ10組成一個系列)，有4個觸點，7.5mm寬，比RJ11尺小。
還有一種8P8C接插件稱為RJ61，用于連接雙絞線對。因為這種線序中第3、4對雙絞線中的兩線相距較遠，會引起較大的串擾，不適合Ethernet這種高頻信號的傳輸。還有一種RJ48接插件，也是8P8C，可用于連接4對T1數據鏈路，每對線可傳輸時分復用的23個話路。
關于RJ45接插件的種類就講解到這里了，更多與RJ45接插件的種類相關的知識，仁昊運營團隊會繼續編輯整理發布在資訊頻道與您分享。想要采購優質RJ45接插件的客戶，可直接撥打免費熱線400-6263-698進行咨詢。仁昊偉業，是深圳地區專業的RJ45接插件制造商，生產的所有RJ45接插件產品均通過了ISO認證，質量方面絕對可靠，您還在猶豫什么，直接找我們下單吧。
本文來源：http://www.junziyuan.cn/14353.html
]]>
一、Cat 5e 轉接頭- 數據速率達100MHz
二、網絡濾波器-高抗噪性和EMI保護能力
三、防呆插座-保護RJ45母頭并防止插錯地方
四、IDC端子面板接插件-簡單終端結構
讀完這篇文章之后，您對于“工業中對RJ45接插件使用上有什么要求”應該很清楚了吧，在我們的資訊頻道已經上傳了大量RJ45接插件相關的專業資料，有興趣的用戶可以前往RJ45文檔中心進行查看。有RJ45接插件采購需求，進入產品RJ45專題頁面(http://www.junziyuan.cn/products/rj45-connector/)查看詳情，咨詢電話：400-6263-698，專業工程師為您服務。
仁昊偉業科技，專業的rj45接插件制造商，生產經驗豐富，產品通過了ISO認證，符合國際環保要求，值得您的信賴。“工業中對RJ45接插件使用提出了哪些要求”由仁昊偉業科技運營團隊編輯整理，文中使用到rj45接插件配圖由仁昊攝影團隊原創拍攝，僅供用戶免費查閱，還請不要轉載自其他用途，謝謝理解。
本文來源：http://www.junziyuan.cn/14335.html
]]>
第一、rj45接插件的作用是什么
RJ45接插件插頭我們又俗稱為RJ45水晶頭(RJ45 Modular Plug)，用于數據電纜的端接，實現設備、配線架模塊問的連接及變更。對RJ45水晶頭要求具有良好的導通性能;接點三叉簧片鍍金厚度為50μm，滿足超5類傳輸標準，符合T568A和T568B線序;具有防止松動、插拔、自鎖等功能。RJ45接插件插頭是銅纜布線中的標準接插件，它和插座(RJ45模塊)共同組成一個完整的接插件單元，以這兩種元件組成的接插件主要連接于導線之間，以便實現導線的電氣連續性。
第二、RJ45接插件是如何分類的
RJ45接插件的插頭分為非屏蔽和屏蔽兩種。屏蔽RJ45接插件插頭外圍用屏蔽包層覆蓋，其實物外形與非屏蔽的插頭沒有區別。還有一種專為工廠環境特殊設計的工業用的屏蔽RJ45插頭，與屏蔽模塊搭配使用。RJ45插頭常使用一種防滑插頭護套，用于保護連插頭、防滑動和便于插拔，此外，它還有各種顏色選擇，可以提供與嵌入式圖標相同的顏色，以便于正確連接。
第三、RJ45接插件有哪些規格

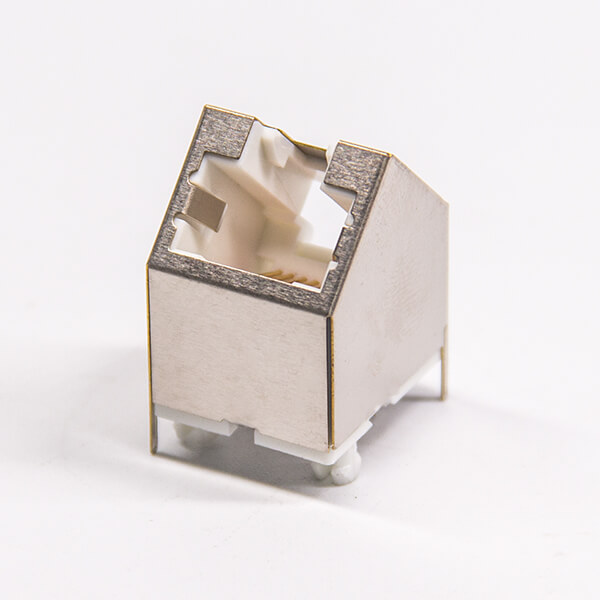

常用的RJ45接插件非屏蔽模塊高2cm、寬2cm、厚3cm、塑體抗高壓、阻燃，可卡接到任何M系列模式化面板、支架或表面安裝盒中，并可在標準面板上以90°(垂直)或45°斜角安裝，特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊，無論從三類、五類、還是超五類和六類，它的外形都保持了相當的一致。
讀完這篇文章之后，您對于RJ45接插件的作用、分類、規格應該很清楚了吧，網站上還有大量與rj45接插件相關的技術資料，仁昊偉業運營團隊會繼續整理發布在資訊頻道，有興趣的用戶一定要關注我們的網站最新消息額。需要采購rj45接插件優質產品，直接進入我們的rj45產品專題頁面(http://www.junziyuan.cn/products/rj45-connector/)查看詳情，咨詢電話：400-6263-698，專業工程師為您服務。
仁昊偉業科技，專業的rj45接插件制造商，生產經驗豐富，產品通過了ISO認證，符合國際環保要求，值得您的信賴。“科普下RJ45接插件的作用、分類和規格”由仁昊偉業科技運營團隊編輯整理，文中使用到rj45接插件配圖由仁昊攝影團隊原創拍攝，僅供用戶免費查閱，還請不要轉載自其他用途，謝謝理解。
本文來源：http://www.junziyuan.cn/14325.html
]]>用戶們對于RJ45接插件應該不會陌生，因為它在我們的生活中實在是太常見了，但是若問您RJ45接插件的制作流程是什么樣的，估計沒幾個人能準確的回答出來。RJ45接插件的制作流程理解起來并不難，主要有十個步驟，下面讓仁昊接插件工程師來為您詳細介紹一下RJ45接插件的制作流程，看完你就懂了。
1、RJ45接插件裁線：查看電線的標準類型是不是準確;標準是不是符合要求;堵截有必要平齊，不行劃傷 電線，電線無臟污等情況。
2、RJ45接插件剝外皮：查看剝皮口是不是平齊，不行剝傷芯線、編組絲等，剝皮標準是不是準確。
3、編組處理：修剪標準是不是準確，修剪是不是平齊，修剪編組時不行傷到芯線。
4、RJ45接插件剝內皮：查看剝皮口是不是平齊;剝皮標準是不是準確;有無剝傷芯線，斷銅絲;半剝時 絕緣體不行掉落。
5、RJ45接插件套縮短管：查看縮短管標準、類型是不是準確。
6、準備焊錫：查看錫爐的溫度是不是準確;準備焊錫前是不是將芯線銅絲整理好，是不是有分 叉、彎曲、打折等景象;準備焊錫后是不是有銅絲分叉、大頭、銅絲不齊及燙壞絕緣皮等 景象。
7、焊錫：查看電烙鐵的溫度是不是準確;不行燙壞絕緣皮，錫點應潤滑、無錫尖，不行假 焊、虛焊。
8、端子壓著：招認端子、電線的標準是不是準確;端子壓著有無喇叭口、歪斜、絕緣皮和 芯線露出是不是過長或過短。
9、RJ45接插件端子刺進：查看接插件、端子類型是不是準確;端子有無危害、變形等景象;端子有無 漏插、錯插、刺進不到位等景象。
10、排線壓接：查看接插件的類型是不是準確;排線的方向是不是準確;芯線是不是破損、露 銅、燙壞;壓接是不是到位。
仁昊偉業科技是專業的rj45接插件廠家，我們所生產的rj45接插件系列產品有著廣泛的用途，多使用于路由器、交換機、移動硬盤、視頻傳輸監控、網卡、集線器、電腦主板、工控主板、網絡播放器、光端機、SDH、PDH、IP電話、ADSL/VDSL以及藍光DVD、數字電視機頂盒 等網絡、通訊設備上。如需采購rj45接插件相關的產品，請撥打我們的熱線電話：400-6263-698，專業工程師為您服務。
本文來源：http://www.junziyuan.cn/12488.html
]]>
仁昊接插件工程師認為，正確的運用rj45接插件，可以很好的延長產品的使用壽命，因此，以下的7點小竅門，就是用戶們應該注意的點，下面一起來了解一下。
1.對活絡元件施行對噪聲器件的物理阻隔;
2.阻抗操控、反射和信號終端匹配;
3.用接連的電源和地平面層;
4.布線中盡量防止選用直角;
6.高速電路設計中應思考串擾疑問，包含近端串擾和遠端串擾;
7.電源退耦疑問，也就是說加在電路上的電源一定要經過電感電容的退耦。
關于“運用RJ45接插件時我們需要注意什么”就介紹到這里了，在今后我們的工程師還會整理更多rj45相關的技術文檔供大家查閱。有需要采購rj45接插件產品的客戶，請撥打我們的免費熱線電話：400-6263-698，專業工程師輔助您更快捷的完成rj45產品采購工作。德索，是一家專業的rj45接插件廠家，至今已有十四年的rj45產品生產經驗，產品均通過ISO認證，并且承諾所有客戶一年免費質保，還在猶豫什么，快來下單吧。
