第一、rj45接插件的作用是什么

RJ45接插件插頭我們又俗稱為RJ45水晶頭(RJ45 Modular Plug)，用于數據電纜的端接，實現設備、配線架模塊問的連接及變更。對RJ45水晶頭要求具有良好的導通性能;接點三叉簧片鍍金厚度為50μm，滿足超5類傳輸標準，符合T568A和T568B線序;具有防止松動、插拔、自鎖等功能。RJ45接插件插頭是銅纜布線中的標準接插件，它和插座(RJ45模塊)共同組成一個完整的接插件單元，以這兩種元件組成的接插件主要連接于導線之間，以便實現導線的電氣連續性。

第二、RJ45接插件是如何分類的

RJ45接插件的插頭分為非屏蔽和屏蔽兩種。屏蔽RJ45接插件插頭外圍用屏蔽包層覆蓋，其實物外形與非屏蔽的插頭沒有區別。還有一種專為工廠環境特殊設計的工業用的屏蔽RJ45插頭，與屏蔽模塊搭配使用。RJ45插頭常使用一種防滑插頭護套，用于保護連插頭、防滑動和便于插拔，此外，它還有各種顏色選擇，可以提供與嵌入式圖標相同的顏色，以便于正確連接。

第三、RJ45接插件有哪些規格

常用的RJ45接插件非屏蔽模塊高2cm、寬2cm、厚3cm、塑體抗高壓、阻燃，可卡接到任何M系列模式化面板、支架或表面安裝盒中，并可在標準面板上以90°(垂直)或45°斜角安裝，特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊，無論從三類、五類、還是超五類和六類，它的外形都保持了相當?shù)囊恢隆?/p>

讀完這篇文章之后，您對于RJ45接插件的作用、分類、規格應該很清楚了吧，網站上還有大量與rj45接插件相關的技術資料，仁昊偉業運營團隊會繼續整理發布在資訊頻道，有興趣的用戶一定要關注我們的網站最新消息額。需要采購rj45接插件優質產品，直接進入我們的rj45產品專題頁面(http://www.junziyuan.cn/products/rj45-connector/)查看詳情，咨詢電話：400-6263-698，專業工程師為您服務。

仁昊偉業科技，專業的rj45接插件制造商，生產經驗豐富，產品通過了ISO認證，符合國際環保要求，值得您的信賴。“科普下RJ45接插件的作用、分類和規格”由仁昊偉業科技運營團隊編輯整理，文中使用到rj45接插件配圖由仁昊攝影團隊原創拍攝，僅供用戶免費查閱，還請不要轉載自其他用途，謝謝理解。

本文來源：http://www.junziyuan.cn/14325.html

科普下RJ45接插件的作用、分類和規格最先出現在jiechajian.net。

仁昊偉業接插件工程師認為：RJ45的剖析辦法與通常的信號剖析辦法根本相同，都是運用仿真軟件進行仿真，并對成果進行剖析，得出結論。RJ45的模型剖析和電路的模型剖析是相同的，僅僅要注意RJ45和過孔效應的準確建模、仿真關于猜測信號質量非常重要。

介紹完rj45模型剖析辦法之后，再來看看模型剖析的五種狀況，共有五種，具體如下：

2.單線模型 (SLM)： 適用于RJ45中的單線，如高速信號傳輸線，能夠用來模仿反射、時延和偏移、衰減以及信號傳輸質量。

3.S參數模型：首要使用于頻域，可模仿吞吐量和串擾，經過時域改換，可產生阻抗、串擾、傳輸時延和眼圖等。

4.IBIS模型：是一種根據V/I曲線的對I/O BUFFER疾速準確建模的辦法，支撐一切類型的RJ45和多種不同RJ45建模，如差分和不平衡信令、SLM(無耦合)、MLM(耦合)、模型級聯、板到板以及板到電纜等。

5.SPICE模型：是最為遍及的電路級模仿程序，被剖析的電路中的元件可包含電阻、電容、電感、互感、獨立電壓源、獨立電流源、各種線性受控源、傳輸線以及有源半導體器件。

一文弄懂RJ45接插件模型剖析辦法和狀況最先出現在jiechajian.net。

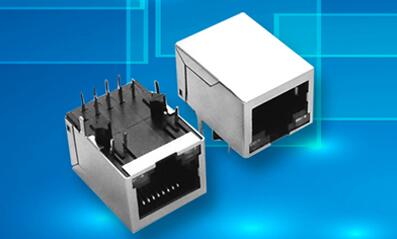

2、絕緣體。絕緣體也常稱為基座或裝置板，它的作用是使觸摸件按所需要的方位和間距排列，并確保觸摸件之間和觸摸件與外殼之間的絕緣功能。杰出的絕緣電阻、耐電壓功能以及易加工性是選擇絕緣材料加工成絕緣體的根本要求。

3、殼體。也稱外殼，是RJ45帶變壓器的外罩，它為內裝的絕緣裝置板和插針供給機械維護，并供給插頭和插座插合時的對準,進而將銜接器固定到設備上。

4、附件。附件分構造附件和裝置附件。構造附件如卡圈、定位鍵、定位銷、導向銷、聯接環、電纜夾、密封圈、密封墊等.裝置附件如螺釘、螺母、螺桿、彈簧圈等.附件大都有標準件和通用件。

采購rj45接插件，為什么那么多客戶會選擇仁昊偉業科技，我想這離不開仁昊一直以來的品質保證與售后無憂兩點，仁昊的每一款rj45接插件產品均是通過了ISO認證的，符合國際上的環保要求，并且承諾所有客戶一年質保，快速交貨，不影響客戶的項目進度。最后，衷心祝愿每一位接插件采購人員都能找到優質的產品，靠譜的廠家。

仁昊網站上的“關于RJ45接插件帶變壓器四大主要構造件”相關文字、圖紙等內容均為原創，請勿抄襲，尊重我們的勞動果實，在此謝過各位看客。也衷心祝愿每位采購人員工作進展順利，找到優質RJ45接插件帶變壓器廠家，采購到合適的產品。選擇仁昊產品時，請認準我們的官網網站地址：http://www.junziyuan.cn/。

關于RJ45接插件帶變壓器四大主要構造件最先出現在jiechajian.net。

1、中間抽頭為什么有些接電源?有些接地?這個主要是與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源;電流驅動的就直接接個電容到地即可!所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計了。

2、為什么接電源時，又接不同的電壓呢?這個也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。決定的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.這個變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。其一，可以增強信號，使其傳輸距離更遠;其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用(如雷擊);其三，當接到不同電平(如有的PHY芯片是2.5V，有的PHY芯片是3.3V)的網口時，不會對彼此設備造成影響。

本文來源：http://www.junziyuan.cn/

有誰知道RJ45接插件中的濾波器在以太網中的作用最先出現在jiechajian.net。

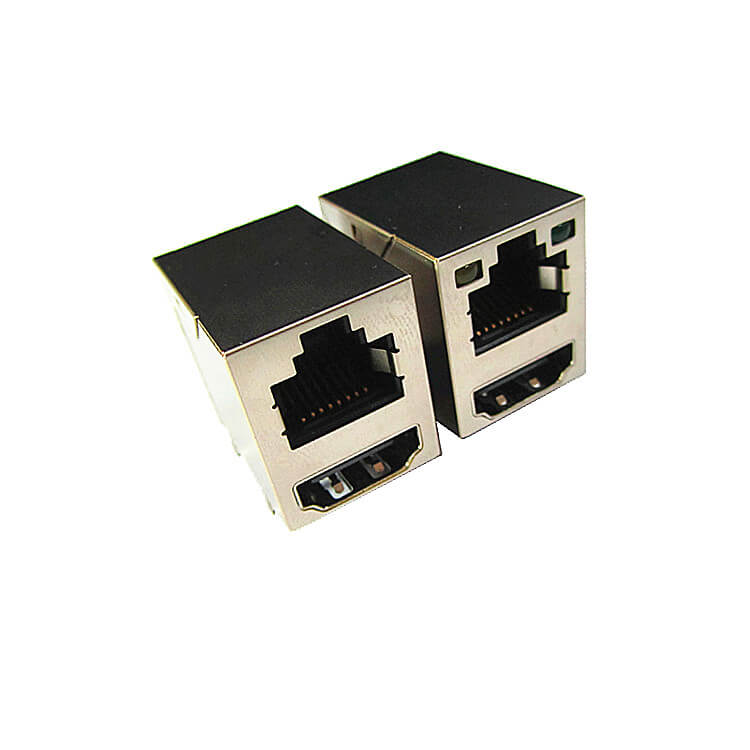

RJ45接插件的組成部分是什么?rj45接插件屬于布線系統中信息插座接插件的一類，此款接插件由插頭(接頭、水晶頭)和插座(模塊)共同組成。RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC(美國聯邦通信委員會標準和規章)中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱。

RJ45接插件的組成部分是什么?RJ45由插頭和插座組成，這兩種元器件組成的接插件連接于導線之間，以實現導線的電氣連續性。RJ45模塊的核心是模塊化插孔。

鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制，這樣當模塊化插頭插入時，插頭和插孔的界面外可產生最大的拉拔強度。RJ45模塊上的接線模塊通過“U”形接線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊。

經過上文的介紹，您對于rj45防水接插件的組成部分，應該有一個基本認識了。更多關于rj45接插件的技術文檔，我們會陸續整理發布在官網上，您可以關注并及時閱讀。仁昊偉業，是國內知名的rj45接插件制造商，有自己獨立的接插件生產基地，十三年的rj45系列產品以及射頻接插件生產設計經驗，可快速解決接插件生產環節的各個問題。

本文來源：http://www.junziyuan.cn/3166.html
