已經有很久沒有分享過關于射頻同軸電纜方面的知識了，今天，仁昊工程師整理了一些射頻同軸電纜的內容，發布在線纜頻道供大家查閱。讀完這篇文章之后，用戶朋友會對射頻同軸電纜有一個更深入的認識，對于你今后采購射頻同軸電纜相關的產品會大有幫助。

(一)、 SDH常用同軸電纜的介紹

目前SDH光網絡中常用同軸電纜有：SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。

如圖中“S”表示同軸射頻電纜, “Y”表示絕緣介質為聚乙烯, “V”表示保護套材料為聚氯稀, “75”表示特性阻抗為75歐姆。“-2-1”代表線的直徑大小型號。這是比較常見的一種電纜。

(二)、電纜概念和結構

1、傳輸線：凡是可以傳送光網絡電磁能量的導線都稱為傳輸線。

2、同軸電纜：是傳輸線的一種，所謂同軸是指傳輸線的內導體的軸線與外導體的軸線相同。

3、組成：同軸電纜是由內、外導體組成，兩個導體同軸布置，傳輸信號完全限制在外導體內，外導體接地作為屏蔽層傳輸線，從而保證其屏蔽性能好、傳輸損耗低小、抗干擾性強、使用頻帶寬。常被用于頻率較高的信號的傳輸。

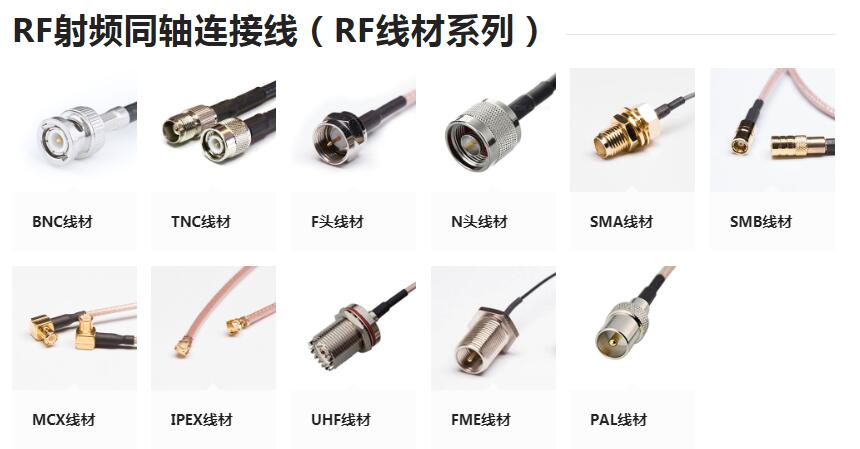

(三)、 常用的電纜圖事物圖

分類代號-絕緣介質材料代號-護套材料代號-派生特性-特征阻抗-絕緣介質芯現外徑整數值-屏蔽層。

分類代號：S-同軸射頻，SE-射頻對稱電纜，ST-特種射頻電纜。

絕緣介質材料：Y-聚乙烯、F-聚四氟乙烯(F46)、X-橡皮、W-穩定聚乙烯、D-聚乙烯空氣、U-氟塑料空氣

護套材料代號：V-聚氯乙稀、Y-聚乙烯、W-物理發泡、D-錫銅、F-氟塑料;

派生特性：Z-綜合/組合電纜(多芯)、P-多芯再加一層屏蔽鎧裝;

特性阻抗：50歐姆、75歐姆、120歐姆。

絕緣介質芯線外徑整數值：以毫米為單位1、2、3、4、5… …

屏蔽層：一般屏蔽層有一層、兩層、三層及四層。
