射頻接插件的設計基礎概念講解

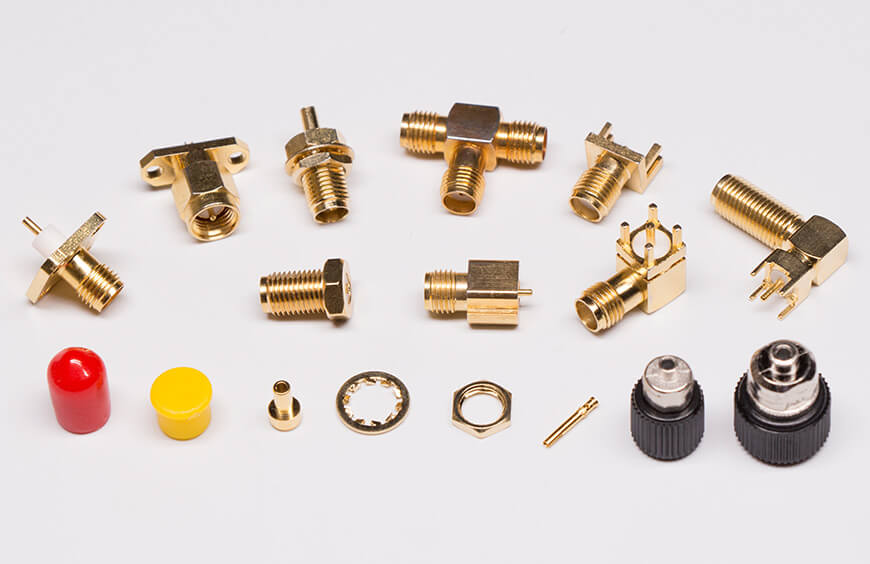

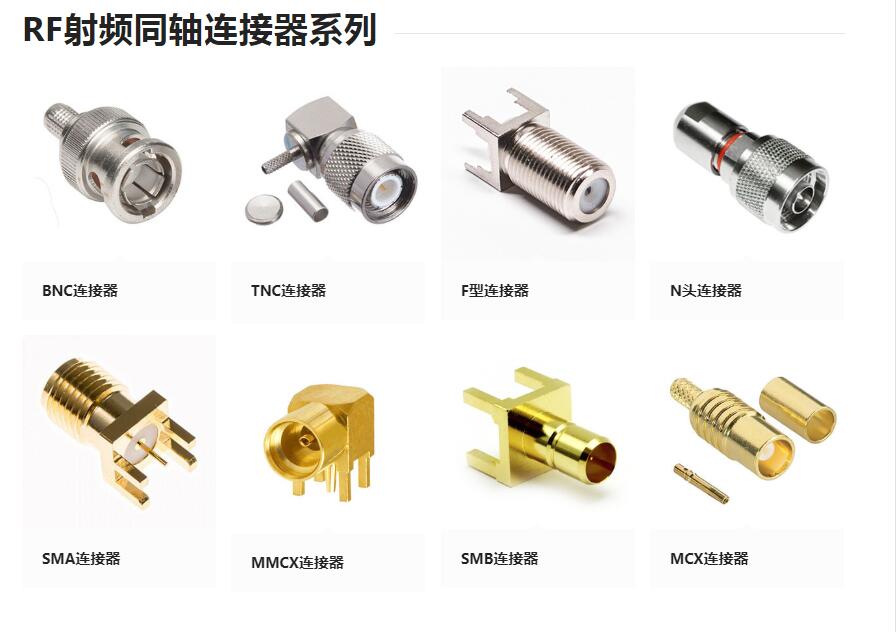

仁昊射頻系列產品展示:http://www.junziyuan.cn/products/rf-connector/(點擊進入查看,采購熱線:400-6263-698)
射頻接插件的設計基礎主要有兩個方面,一個是特性阻抗,一個是無源互調,具體內容如下:
1、特性阻抗
射頻接插件最基本的要求是跟傳輸線的特性阻抗相匹配,對于均勻同軸傳輸線,在理想導體條件下的特性阻抗公式為:
2、無源互調
無源互調( Passive Inter-ModulaTIon,PIM) 是由發射系統中各種無源器件的非線性特性引起的。在大功率、多信道系統中,這些無源器件的非線性會產生相對于工作頻率的更高次諧波,這些諧波與工作頻率混合會產生一組新的頻率,其最終結果就是在空中產生一組無用的頻譜從而影響正常的通信。所有的無源器件都會產生互調失真。無源互調產生的原因很多,如機械接觸的不可靠、虛焊和表面氧化等。隨著移動通信系統新頻率的不斷規劃、更大功率發射機的應用和接收機靈敏度的不斷提高,無源互調產生的系統干擾日益嚴重,因此越來越被運營商、系統制造商和器件制造商所關注。無源互調有絕對值和相對值兩種表達方式。絕對值表達方式是指以dBm 為單位的無源互調的絕對值大小; 相對值表達方式是指無源互調值與其中一個載頻的比值( 這是因為無源器件的互調失真與載頻功率的大小有關) ,用dBc 來表示。典型的無源互調指標是在兩個43dBm 的載頻功率同時作用到被測器件DUT 時,DUT 產生-100dBm( 絕對值) 的無源互調失真,其相對值為-143dBc。
