射頻接插件是接插件中一個較大的品類，也是仁昊偉業科技最核心的產品，在這里，仁昊工程師想問您一個問題——您對于射頻接插件接頭了解多少，知道射頻接插件中都包含了哪些接頭嗎?如果對于這個問題您一點思路都沒有的話，就來讀一讀這篇文章吧。

仁昊偉業科技工程師指出，同軸接插件，也為同軸連接頭、同軸線纜接口，指連接兩個軸的端部所用到的零件，以保證兩個軸的中心線在同一軸線上。同軸連接頭在連接應用中，有許多種同軸連接頭可以選用，而且每種同軸連接頭都是為特定目的和具體應用而設計。一般而言，射頻接插件包含的接頭主要涉及到16種，具體如下：

1、BNC連接頭，俗稱Q9頭，簡稱BNC頭

BNC連接頭(Bayonet Navy connector)，全名工防刺刀連接頭，最初主要以工防為目的，目前已經在視頻和射頻方面得到了廣泛應用，其為最典型的同軸連接頭，卡口連接保證連接迅速、接觸可靠。BNC頭是一種安裝方便且價格低廉的常見同軸接插件，工作頻率可高達2GHz，在4GHz以上，開槽會輻射信號。螺紋連接型，即TNC接插件(也為螺紋型BNC接插件)解決了信號泄漏的問題，TNC接插件工作頻率可高達12GHz。BNC連接頭目前常用50Ω和75Ω兩種特征阻抗。

BNC連接頭根據實際需要出現了許多新的結構，例如三同軸BNC頭(Triaxial BNC)、雙軸BNC頭(Twinax BNC)、BNC-R接頭等，三同軸BNC頭主要用來傳輸小信號。

2、N型連接頭

N型接頭(Navy)為螺紋連接，于1940年出現，主要用于4GHz以下的工防系統;1960年進行了改進，工作頻率提高到12GHz，后又提高到18GHz，常用為50Ω，有些75Ω產品也采用N型設計，其內導體直徑較小，和50Ω的連接頭不相容。N型接插件是一種螺紋連接的中功率接插件，具有可靠性高、抗振性強、機械和電氣性能優良等特點，廣泛用于振動和環境惡劣條件下的無線電設備和儀器、及地面發射系統連接射頻同軸電纜。

3、APC-7連接頭，也為7mm接插件

APC-7(Amphenol Precise Connector-7mm)在頻率高達18GHz 的接頭中，反向系數最小，測量的重復性最好，由HP和Amphenol公司于1960年共同研制而成。這種接頭沒有陰性和陽性之分，在實際應用中被認為是最好用的一種接頭，特別適合在計量和校準中使用。

4、APC-3.5連接頭，也為3.5mm連接頭

3.5mm連接頭主要由HP公司開發，早期由Amphenol生產。這種接頭設計目標是在尺寸上和通常SMA接頭一致，而物理接口則要堅固耐用，工作頻率可高達34GHz。

5、APC-2.92連接頭，也為2.92mm連接頭

2.92mm連接頭在尺寸上和SMA接插件及3.5mm接插件相一致，其工作頻率可高達40GHz。

6、APC-2.4連接頭，也為2.4mm連接頭

2.4mm連接頭由HP、Ampheenol和M/A-COM共同開發，工作頻率達50GHz。這種接頭在設計上增加了外壁厚度，增強了陰性銷釘，因而不象SMA接頭和2.92mm接頭那樣容易損壞。借助于精密適配器，該接頭可以和SMA、2.5mm和2.9mm等接頭相配對。2.4mm接頭有三個產品等級：通用型、儀器型和計量型。通用型適合在部件、電纜和微帶中使用，用于連接不經常、重復性要求不高和低成本要求的場合。儀器型最適合在測量中使用，測量中首要考慮重復性和長壽命的問題。計量型最適合用來校準，校準時對接頭的性能和重復性要求最高。

7、APC-1.85連接頭，也為1.85mm連接頭

1.85mm接插件由Agilent公司于80年代中期開發的產品，工作頻率高達60GHz。為了支持連接頭的標準化，Agilent公司于1988年將這一接頭的設計公開化。1.85mm連接頭和1.4mm連接頭可互相連接，強度也一樣。許多專家認為，在工作頻率高達60GHz的同軸連接頭中，這種接頭已最小。

8、APC-1連接頭，也為1.0mm連接頭

設計這種接頭是為了使傳輸信號頻率可到110GHz，這種1.00mm連接頭，互相連接時靈活而可靠，是精密制造業取得顯著成就的結果。

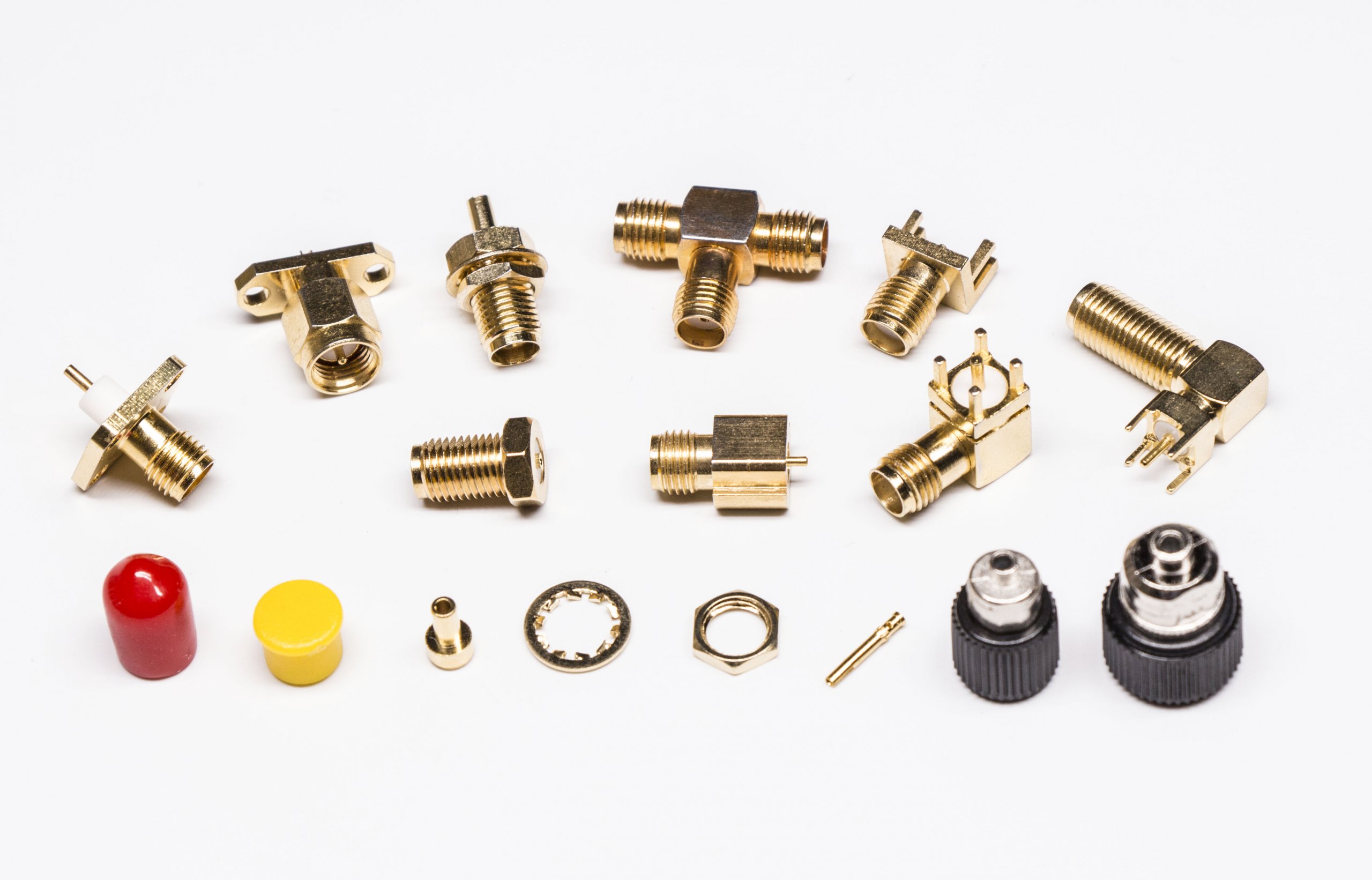

9、 SMA連接頭

SMA接頭屬于小型頭(Subminiature A)，由Bendix Scintilla公司設計，最常用RF微波接頭之一，螺紋連接緊湊、耐用，頻率為DC-18GHz。這種接頭主要用于半鋼電纜和固定連接的部件中。因為SMA的介質支撐固定起來比較困難，大多數SMA連接頭反向系數比其它可用于24GHz的連接頭要大，為螺母連接，滿足高震動環境對接插件的要求。

10. SMC連接頭

SMC接插件全稱為Subminiature C，比SMA接頭小得多，它非常適合在空間受限制，泄漏要小且圓定連接的場合使用，工作頻率一般可達10GHz，常用為信號傳輸，例如防震要求高的汽車GPS和通信。

11、SMB連接頭

SMB接插件全稱為Subminiature B，相比SMA接插件，采用為插拔式或卡入式連接，而非螺紋連接，這樣連接與斷開快捷方便。工作頻率一般可達4GHz，常用為數據信號傳輸，例如數字蜂窩、GPS和無線局域網。

12、MCX連接頭

MCX接插件(MICROAX COAXIAL CONNECTORS )是一種推入式小型連接結構、外形小巧、連接方便快速的射頻同軸接插件。MCX接插件的特性阻抗為50Ω和75Ω兩種阻值，其接插件適合在空間狹小和重量輕的地方使用，外形比SMB接插件小30%。工作頻率一般可達6GHz，常用為數據信號傳輸，例如GPS天線和射頻儀器。

13、MMCX連接頭

MMCX接插件(MINIATURE MICROAX COAXIAL CONNECTORS )是一種微小型同軸接插件，比MCX更小的微型產品。采用鎖扣式連接，可360度轉動，適合要求外形小、重量輕的場合。工作頻率一般可達6GHz，常用為數據信號傳輸，例如GPS天線和PCMCIA卡。

14、 DDF側常用同軸接插件，L9(1.6/5.6)，俗稱西門子同軸頭

因為西門子DDF架使用的同軸接插件而得名。具有螺紋鎖定機構射頻同軸接插件、連接尺寸為M9*0.5。L9接插件的導體接觸件材料為鈹青銅、錫磷青銅，接插件內導體接觸區域的鍍金厚度不小于2.0微米。L9是國內的叫法，國際上稱作1.6/5.6同軸接插件。L9頭常見有3種規格，主要區別是配合使用的線纜口徑大小不同。

15、視音頻蓮花頭RCA

16、反極性同軸接插件
