下文中，仁昊偉業將會為您介紹一下接插件的基本知識，涉及到接插件的作用、常見接插件實物圖、結構和產品分類等，下面一起來了解一下吧。

1. 接插件的作用

接插件又稱接插件，主要是在電子產品、電力設備中提供方便的電氣插拔式連接，廣泛地應用于電子設備當中，使得電子產品的生產、維修效率得以極大提高。由于大量采用插拔式連接，其連接的可靠性、接觸點電阻的大小對于產品的質量來說就越來越重要，因此必須對所采用的接插件的性能進行全面的了解，以便合理正確地使用接插件。

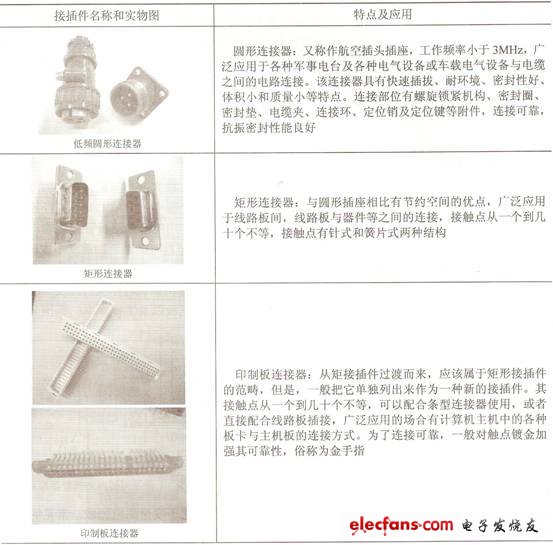

2 。常見的接插件實物圖及特點應用如表1所示。

表1 常見的接插件實物外形及特點應用

(1) 接插件的基本結構

①接觸件。它是接插件完成電連接功能的核心零件，一般由陽極接觸件和陰極接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接。

陽極接觸件為剛性零件，其形狀為圓柱形(圓插針)、方柱形(方插針)或扁平形(插片)。陽極接觸件一般由黃銅、磷青銅制成。

陰極接觸件即插孔，它是接觸對的關鍵零件，依靠彈性結構在于插針插合時發生彈性變形而產生彈性力與陽性接觸件形成緊密接觸，完成連接。插孔的結構種類很多，有圓筒型(劈槽、縮口)、音叉型、懸臂梁型(縱向開槽)、折疊型(縱向開槽，“9”形)、盒形(方插孔)以及雙面面線簧插孔等。

②絕緣體。絕緣體也常稱為基座或安裝板，它的作用是使接觸件按所需要的位置和間距排列，并保證接觸件之間和接觸件與外殼之間的絕緣性能。良好的絕緣電阻、耐電壓性能以及易加工性是選擇絕緣材料加工成絕緣體的基本要求。

③殼體。殼體也稱外殼(視品種而定)，是接插件的外罩，它為內裝的絕緣安裝板和插針提供機械保護，并提供插頭和插座插合時的對準，進而將接插件固定到設備上。

④附件。附件分結構附件和安裝附件。結構附件如卡圈、定位鍵、定位銷、導向銷、連接環、電纜夾、密封圈及密封墊等。安裝附件如螺釘、螺母、螺桿及彈簧圈等。附件大都有標準件和通用件。

(2) 接插件產品分類

從技術上看，接插件產品類別只有兩種基本的劃分辦法：按外形結構可分為圓形和矩形(橫截面);按工作頻率分低頻和高頻(以3MHz為界)。

按照上述劃分，同軸接插件屬于圓形，印制電路接插件屬于矩形(從歷史上看，印制電路接插件確實是從矩形接插件中分離出來自成一類的)，而目前流行的矩形接插件其截面為梯形，近似于矩形。以3MHz為界劃分低頻和高頻，與無線電波的頻率劃分也基本一樣。

4.接插件的基本性能

接插件的基本性能可分為三大類：即機械性能、電氣性能和環境性能。

(1) 機械性能

就連接功能而言，插拔力是重要的機械性能。插拔力分為插入力和拔出力(拔出力亦稱分離力)，兩者的要求是不同的。

另一個重要的機械性能是接插件的機械壽命。機械壽命實際上是一種耐久性指標，在國標GB5095中把它叫做機械操作。它是以一次插入和一次拔出為一個循環，以在規定的插拔循環后接插件能否正常完成其連接功能(如接觸電阻值)作為評判依據。

接插件的插拔力和機械壽命與接觸件結構(正壓力大小)、接觸部位鍍層質量(滑動摩擦因數)以及接觸件排列尺寸精度(對準度)有關。

(2) 電氣性能

接插件的主要電氣性能包括接觸電阻、絕緣電阻和抗電強度。

①接觸電阻。高質量的電接插件應當具有低而穩定的接觸電阻。接插件的接觸電阻從幾毫歐到數十毫歐不等。

②絕緣電阻。衡量電電子接插件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等。

③抗電強度。抗電強度也稱耐電壓、介質耐壓，是表征接插件接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。

④其他電氣性能。電磁干擾泄露衰減是評價接插件的電磁干擾屏蔽效果，電磁干擾泄露衰減是評價接插件的電磁干擾屏蔽效果，一般在100MHz“10GHz頻率范圍內測試。

對射頻同軸接插件而言，還有特性阻抗、插入損耗、反射系數和電壓駐波比等電氣指標。由于數字技術的發展，為了連接和傳輸高速數字脈沖信號，出現了一類新型的接插件即高速信號接插件，相應地，在電氣性能方面，除特性阻抗外，還出現了一些新的電氣指標，如串擾、傳輸延遲和時滯等。

(3) 環境性能

常見的環境性能包括耐溫、耐濕、耐鹽霧、耐振動和耐沖擊等。

①耐溫。目前接插件的最高工作溫度為200oC(少數高溫特種接插件除外)，最低溫度為-65oC。由于接插件工作時，電流在接觸點處產生熱量，導致溫升，因此一般認為工作溫度應等于環境溫度與接點溫度之和。在某些規范中，明確規定了接插件在額定工作電流下容許的最高溫升。

②耐濕。潮氣的侵入會影響接插件絕緣性能，并銹蝕金屬零件。恒定濕熱試驗條件為相對濕度在90%”95%(依據產品規范，可達98%)、溫度為+40±20oC，試驗時間按產品規定最少為96h。交變濕熱試驗則更嚴苛。

③耐鹽霧。接插件在含有潮氣和鹽分的環境中工作時，其金屬結構件、接觸件表面處理層有可能產生電化腐蝕，影響接插件的物理和電氣性能。為了評價電接插件耐受這種環境的能力，規定了鹽霧試驗。它是將接插件懸掛在溫度受控的試驗箱內，用規定濃度的氯化鈉溶液用壓縮空氣噴出，形成鹽霧大氣，其暴露時間由產品規范規定，至少為48h。

④耐振動和沖擊。耐振動和沖擊是電接插件的重要性能，在特殊的應用環境中如航空和航天、鐵路和公路運輸中尤為重要，它是檢驗電接插件機械結構的堅固性和電接觸可靠性的重要指標。在有關的試驗方法中都有明確的規定。沖擊試驗中應規定峰值加速度、持續時間和沖擊脈沖波形以及電氣連續性中斷的時間。

⑤其他環境性能。根據使用要求，電接插件的其他環境性能還有密封性(空氣泄漏、液體壓力)、液體浸漬(對特定液體的耐惡習化能力)和低氣壓等。
