FPC接插件工廠焊接方法是這樣的
仁昊FPC產品專題：http://www.junziyuan.cn/products/fpc-connectors/(加急打樣，一年質保)，咨詢熱線電話：400-6263-698，您想要的FPC接插件產品在此頁面都能找到，高清圖紙信息，清晰的規格性能明細，一目了然。
0.3mm pitch產品也已大量使用。隨著近來有LCD驅動器被整合到LCD器件中的趨勢，FPC的引腳數會相應減少，目前市場上已經有相關的產品出現。從更長遠的方向看，將來FPC接插件將有望實現與其它手機部件一同整合在手機或其LCD模組的框架上。
產品主要應用于各種數碼通訊產品、便攜式電子產品、電腦周邊設備、測量儀器、汽車電子等領域，如手機、數碼相機、筆記本電腦、MID、MP3\4\5、掌上游戲機、音響系統等。

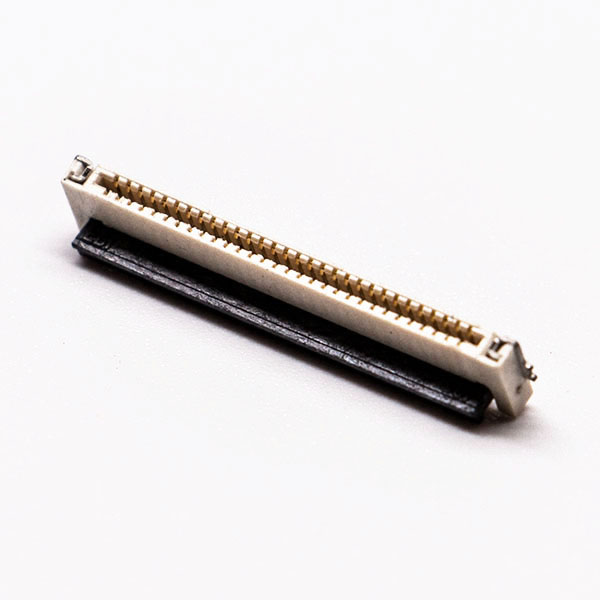

FPC接插件，接觸3mm的印刷電路板的安裝高度，下，翻轉鎖(一觸式旋轉系統)，防止脫落和FPC的斜交配，彈性針設計，可在零中頻和非ZIF，可在0.3，0.5，1.0， 和1.25mm的中線現有錫鉛或無鉛表面貼裝，四洞，垂直和直角可用的棧頂或底部接觸。
1、機器作業，可提高焊接效率，減少一半的焊接操作工;
2、焊接一致性好;
3、無短路、虛焊現象，無浮起的焊接
脈沖熱壓焊機的特點：
1、采用先進的段控控溫系統，可靈活設置各段加溫狀態。對溫度、時間等參數能高精度地加以控制。
2、升溫迅速穩定、局部瞬時加熱方式能良好地抑制對周圍元件的熱影響。
3、加壓時通電加熱和斷電冷卻同時進行、防止了結合部浮起、虛焊。最適合于柔性材、線材的熱壓焊、焊錫焊接及樹脂粘結。
4、顯示各階段的溫度。
5、熱電偶的閉環在線反饋控制提高溫度的精確度，溫控精度在3%左右。
6、焊接壓力、焊接時間、焊接溫度可精確調節。
7、可存貯20組焊接參數更換產品時非常方便。
8、多個焊點一次完成，效率高、一致性好、焊接強度高、焊點美觀、操作簡單。
9、10萬次的焊頭壽命，為貴客戶創造價值。
特別適用于FPC TO PCB / HSC(斑馬紙) TO FPC(柔性線路板)/ HSC TO LCD /TAB TO PCB 斑馬條TAB等產品的焊接。
脈沖直流熱壓焊機的原理、精密脈沖加熱電源原理
2、脈沖電流加熱裝置是瞬間加熱方式，只在需要熔化焊錫時進行通電加熱。
3、金屬制的焊咀有電流通過時發熱后熔化焊錫。焊錫熔化后停止通電、進行冷卻。加壓狀態直到焊錫凝固為止，可以得到高信賴性的沒有虛焊、浮起的焊接。
脈沖電源加熱方式的應用例
1、LCD、PDP、手機等電子產品內的柔性線路板的熱壓接、焊錫焊接等。
2、HDD、線圈、電容、電機、傳感器等漆包線的焊錫焊接。
3、電腦等通信機器內的線纜、連接口的焊錫焊接。
4、數碼相機、手機等的CMOS、CCD與FPC板的焊錫焊接。
5、繼電器、打印機、小型相機等的樹脂熱壓結合。
6、微波器件內部的金線熱壓結合。
7、激光頭連接FPC的焊錫焊接
JYR系列逆變直流熱壓焊接電源是采用IGBT逆變技術、微機控制技術和現代電力電子技術開發的新型電源。該設備原理見圖1。由于采用AC-DC-AC-DC的變換技術，時間控制達到毫秒級精度、控制響應和控制精度大大提高;直流輸出(圖2)使焊接工藝性顯著改善;逆變技術還使設備具有小型、節能高效等一系列優點;微控制器(MCU)與電子技術的采用使該設備具備現代設備的優秀功能，包括數字控制、監控、故障診斷與保護、數據傳輸等，設備功能齊全、靈活方便、適應面廣。該類設備特別適合于銅、鋁等有色金屬材料的點焊、合金材料的點焊、精密零件的點焊和高質量產品的點焊。
JYR-02L逆變式熱壓焊機的特點：
1、直流輸出。焊接電流為脈動直流(且波紋度小)，無交流過零不連續加熱工件的缺點，熱量集中，提高了焊接熱效率，對有色金屬材料和一些難焊材料的焊接特別適合，焊接過程穩定、焊接質量顯著提高。同時，電極壽命獲得延長。
2、由微控制器(MCU)控制，具有溫度監控功能。
3、逆變橋采用軟開關技術，減小開關損耗，減小電磁干擾。
4、具有溫度失常、監控值超限、網壓超限、過熱等故障診斷與報警功能。
5、逆變橋電流失常自動關斷，增強系統保護。
6、兩段加熱設定，帶溫度緩升緩降功能，時間寬范圍設定(0-250ms)，適用復雜焊接過程需要。
7、20組參數儲存，方便多種焊接品種使用。
8、240×128 LCD顯示，同時顯示多種內容。
9、較強的外部通訊功能：焊接結束、故障、計數信號、RS-232數據通訊口，便于自動焊使用。
10、數據存儲采用EEPROM，無電池壽命問題。
11、響應速度快。由于采用了較高的逆變頻率(4kHz)，通電時間控制周期為0.25ms，比通常交流焊機的20ms提高80倍，控制精度明顯提高。與電容儲能焊機相比，無需充放電，可控性明顯增強，特別適合于精密件的焊接和高質量、高精度、高速度焊接。
12、采用先進的段控控溫系統，可靈活設置各段加溫狀態。 對溫度、時間等參數能高精度地加以控制。
13、升溫迅速穩定，局部瞬時加熱方式能良好地抑制對周圍元器件的熱影響。
14、顯示各階段的溫度。
15、熱電偶的閉環在線反饋控制提高溫控的精確度。
讀完上文，您對于“FPC接插件工廠焊接方法”應該清楚了，更多fpc接插件相關的文章，仁昊工程師會繼續整理發布在資訊頻道，供您免費查閱。仁昊偉業科技，作為一家專業的fpc接插件生產廠商，十四年來一直專注于射頻接插件的生產研發及銷售，沉淀了豐富的技術經驗，實力雄厚，如今在全國接插件市場中獲得了良好的口碑，產品更是通過與仁昊外貿團隊的合作，使產品走向了海內外40多個國家及地區。
