那些射頻防水接插件產品您知道哪些，射頻同軸接插件應用的領域非常廣泛，種類也比較多，下面深圳仁昊偉業科技有限公司為您介紹一下常用射頻同軸接插件的內容。

射頻信號自身的特點十分突出，因此傳輸信號的過程中會涉及到一些特別的媒介，而相應接插件也很特殊，這里德索主要介紹常見的射頻同軸接插件(RF COAXIAL CONNECTOR)，符合標準GB11316-89、IEC169、MIL-C-31012等標準。

一、常見的同軸接插件及主要性能對照表：

除上述接插件以外，還有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等接插件，但主要是一些公司的型號。

二、常見同軸接插件的選擇：

BNC是卡口式，多用于低于4GHz的射頻連接，廣泛用于儀器儀表及計算機互聯

TNC是螺紋連接，尺寸等方面類似BNC，工作頻率可達11GHz，螺紋式適合振動環境

SMA是螺紋連接，應用最廣泛，阻抗有50和75歐姆兩種，50歐姆時配軟電纜使用頻率低于12.4Ghz，配半剛性電纜最高到26.5GHz

SMB體積小于SMA，為插入自鎖結構，用于快速連接，常用于數字通訊，是L9的換代品，50歐姆可到4GHz，75歐姆到2GHz

SMC為螺紋連接，其他類似SMB，有更寬的頻率范圍，常用于工防或高振動環境

N型接插件為螺紋式，以空氣為絕緣材料，造價低，頻率可達11GHz，常用于測試儀器上，有50和75歐姆兩種

MCX和MMCX接插件體積小，用于密集型連接

BMA用于頻率達18GHz的低功率微波系統的盲插連接

每種接插件都有工防和商業標準，工防按MIL-C-39012制造，全銅零件、聚四氟乙烯絕緣、內外鍍金，性能最可靠，但造價較高。

商業標準設計則使用廉價材料，如黃銅鑄體、聚丙烯絕緣、銀鍍層等，可靠性就差一些。

接插件材料有黃銅、鈹銅和不銹鋼，中心導體一般鍍金，保證低電阻和耐腐蝕。工防要求在SMA和SMB上鍍金，在N、TNC及BNC上鍍銀，因為銀易氧化，用戶更喜歡鍍鎳。

絕緣材料有聚四氟乙烯、聚丙烯及韌化聚苯乙烯，其中聚四氟乙烯絕緣性能最好，但成本較高。

三、常用接插件的性能列表：

1.L29(7/16)

標準：IEC169-4、CECC22190、DIN47223

特點：較大型螺紋式中高能量傳輸

溫度范圍：-40～+85

耐久性：500次

PLUG內徑/JACK內徑：21mm/22.5mm

電氣性能：

特性阻抗：50歐姆

工作電壓：2700Vrms

頻率范圍：0-7.5GHz

介質耐壓：4000Vrms

接觸電阻：內導體<0.4mOhm，外導體<1.5mOhm

絕緣電阻：>10000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍鎳或銀

插針：黃銅鍍硬金或銀

插孔：錫青銅鍍硬金或銀

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

2.N

標準：MIL-C-39012、IEC169-16、CECC22210

特點：螺紋式中大功率

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：16mm/8.6mm

電氣性能：

特性阻抗：50歐姆

工作電壓：1000Vrms

頻率范圍：0-11GHz

介質耐壓：1500V

接觸電阻：內導體<1mOhm，外導體<0.2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金或錫青銅鍍金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

3.BNC

標準：MIL-C-39012、IEC169-8

特點：卡口式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：9.8mm/9.6mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：500V

頻率范圍：0-4GHz

介質耐壓：1500V

接觸電阻：內導體<1.5mOhm，外導體<1mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅或錫青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

4.TNC

標準：MIL-C-39012、IEC169-17

特點：螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：11mm/9.6mm

電氣性能：

特性阻抗：50歐姆

工作電壓：500V

頻率范圍：0-11GHz

介質耐壓：1500V

接觸電阻：內導體<1.5mOhm，外導體<0.2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.3

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

5.L9(1.6/5.6)

標準：IEC169-13、CECC22240、DIN47295

特點：小型螺紋式

溫度范圍：-40～+85

耐久性：500次

PLUG內徑/JACK內徑：8.2mm/4mm

電氣性能：

特性阻抗：75歐姆

工作電壓：330V

頻率范圍：0-1GHz

介質耐壓：1000V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>10000兆歐

材料：

殼體：黃銅鍍鎳或金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或金

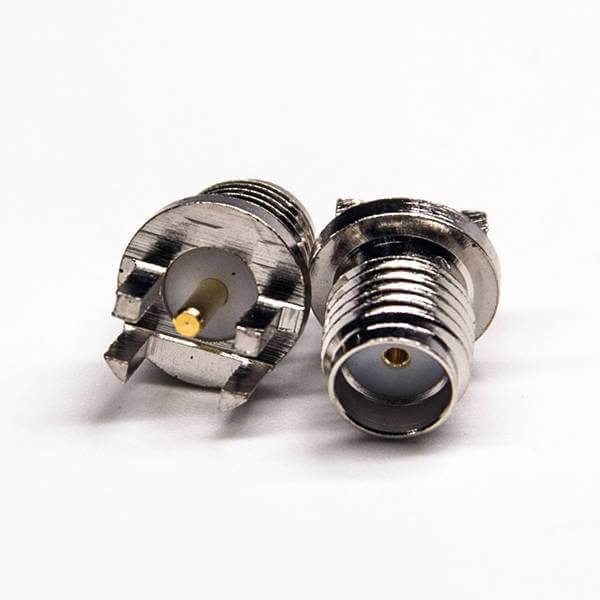

6.SMA

標準：MIL-C-39012、IEC169-15、CECC22110

特點：小型螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：6.5mm/5.4mm

電氣性能：

特性阻抗：50歐姆

工作電壓：335Vrms

頻率范圍：0-12.4GHz(軟電纜)/0-18GHz(半剛性電纜)

介質耐壓：1000Vrms

接觸電阻：內導體<3mOhm，外導體<2mOhm

絕緣電阻：>5000兆歐

插入損耗：0.15dB(6GHz)

射頻泄漏：-60dB/-90dB(軟電纜/半剛電纜)@2-3GHz

VSWR：直式軟性電纜<1.15+0.02f(GHz)

彎式軟性電纜<1.20+0.03f(GHz)

彎式半剛電纜<1.05+0.01f(GHz)

彎式半剛電纜<1.10+0.01f(GHz)

材料：

殼體：黃銅鍍硬金或不銹鋼表面鈍化

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

7.SMB

標準：MIL-C-39012、IEC169-10、CECC22130

特點：小型推入鎖緊式

溫度范圍：-65～+165

耐久性：500次

PLUG接觸桿外徑/JACK內徑：2mm/3.7mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-4GHz(50歐姆)/0-2GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<6mOhm，外導體<1mOhm

絕緣電阻：>1000兆歐

VSWR：<1.34

材料：

殼體：黃銅鍍硬金

彈性接觸桿：鈹青銅鍍硬金

插針：黃銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

8.SMC

標準：MIL-C-39012、IEC169-18、CECC22140

特點：小型螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：3.8mm/3.7mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-10GHz

介質耐壓：750V

接觸電阻：內導體<6mOhm，外導體<1mOhm

絕緣電阻：>1000兆歐

VSWR：直式<1.25 彎式<1.35

材料：

殼體：黃銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

9.BMA

標準：IEC169-33

特點：微型推入式

溫度范圍：-65～+155

耐久性：500次

PLUG外徑/JACK外徑：5.3mm/7.4mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-18GHz

介質耐壓：750V

接觸電阻：內導體<3mOhm，外導體<2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍硬金或鎳及不銹鋼鈍化

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

10.SSMA

標準：MIL-C-39012、IEC169-18、CECC22140

特點：微型螺紋式

溫度范圍：-55～+155

耐久性：500次

PLUG內徑/JACK外徑：5mm/4mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-35GHz

介質耐壓：750V

接觸電阻：內導體<4mOhm，外導體<2.5mOhm

絕緣電阻：>1000兆歐

VSWR：<1.07+0.1f(GHz)

材料：

殼體：黃銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

11.SSMB

標準：IEC169-19、CECC22170

特點：微型推入式

溫度范圍：-55～+155

耐久性：500次

PLUG內徑/JACK外徑：4.5mm/2.7mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-11GHz

介質耐壓：500V

接觸電阻：內導體<5mOhm，外導體<2.5mOhm

絕緣電阻：>1000兆歐

VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)

彎式<1.50(0-1GHz) <1.63(0-3GHz)

材料：

殼體：黃銅鍍硬金

插針：錫青銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

12.MCX(OSX)

標準：CECC22220

特點：小型插接自鎖式

溫度范圍：-65～+155

耐久性：500次

PLUG外徑/JACK內徑：3.7mm/3.45mm

電氣性能：

特性阻抗：50/75歐姆

頻率范圍：0-6GHz(50歐姆) 0-1.5GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<5mOhm，外導體<2.5mOhm

絕緣電阻：>1000兆歐

VSWR： <1.20(50歐姆) <1.35(75歐姆)

材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

13.MMCX(C2.5)

標準：CECC22340

特點：微型插接自鎖式

溫度范圍：-40～+90

耐久性：500次

PLUG外徑/JACK內徑：2.4mm/3mm

電氣性能：

特性阻抗：50歐姆

工作電壓：170V

頻率范圍：0-6GHz

介質耐壓：500V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>1000兆歐

VSWR： <1.25

材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

14.SAA(1.0/2.3)

標準：CECC22230、DIN47297

特點：直插鎖緊式

溫度范圍：-65～+155

耐久性：500次

PLUG內徑/JACK內徑：2.3mm/4.1mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-4.8GHz(50歐姆)/0-1.65GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<7.5mOhm

絕緣電阻：>1000兆歐

VSWR：直式<1.25 彎式<1.40

材料：

殼體：黃銅鍍硬金

彈性接觸桿：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

15.MSP

標準：NEC公司產品

特點：推入自鎖式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：5mm/4mm

電氣性能：

特性阻抗：75歐姆

頻率范圍：0-1GHz

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<4mOhm

絕緣電阻：>1000兆歐

VSWR： <1.25

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金或錫青銅鍍金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

16.C4(1.0/2.3)

標準：DIN41626

特點：小型推入式

溫度范圍：-55～+125

耐久性：500次

PLUG外徑/JACK內徑：4.7mm/3mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-2GHz(50歐姆) 0-1.5GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>1000兆歐

材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或金
