接插件作用及用途十分廣泛，隨著市場的火熱，出現的接插件的種類也越來越多。由于接插件結構、應用漸漸多樣起來，新的結構及應用還不斷涌出，這時候就很難用某一固定模式來解決接插件分類命名的問題。市面上，接插件分類命名可謂是五花八門，按作用分的、按外形分的、按加工分的，雖然有些混亂，但萬變不離其宗，以下這些基本分類方法值得遵循。

一、按照接插件連接對象的互連層次

根據設備內外連接的功能和對象，以電子設備為例，其互連層次(interconnection)可分為五個層次：①芯片封裝的內部連接;②IC封裝引腳與PCB板的連接，典型接插件為IC插座;③印制電路與導線或印制板的連接，典型接插件為印制電路接插件;④底板與底板的連接，典型接插件為機柜式接插件;⑤設備與設備之間的連接，典型產品為圓形接插件。其中第③和④互連層次有些重迭。在以上五個層次的接插件中，用的最多的是第③和第⑤層次產品。

二、按照接插件連接規格的層次

按照國際電工委員會(IEC)的分類準則，接插件屬于電子設備用機電元件，其連接規格層次分為以下5個規格層次：1、大門類，例如接插件;2、分門類(sub-family)，例如圓形接插件、矩形接插件;3、類型，例如同軸接插件;4、品種，例如BNC;5、規格(variant)，例如接口為公頭、阻抗為50?，等。

三、按照接插件的外形結構

通過接插件的橫截面，一般分為圓形和矩形兩種。圓形接插件由于自身的結構特點，多用于工防裝備(航空航天)。矩形接插件由于其結構簡單，更多用于電子設備的印制線路板。

四、按照接插件的安裝方式

接插件安裝指接插件進行連接的連接方式和自身端接方法。按照接插件的連接方式，可分為：螺紋連接、卡口(快速)連接、卡鎖連接、推拉式連接、直插式連接等;按照接插件的接觸體端接形式，可分為：壓接、焊接、繞接(擰接)、螺釘(帽)固定、壓縮等;

例如：電路板中表面組裝接插件，按照端接形式可分為兩類：焊接型接插件、分離型接插件。焊接型接插件常作為塑封芯片載體(Lslc)連接插座使用;分離型接插件組裝比較簡單，用螺釘、螺母通過接插件通孔和基板直接進行連接。

五、按照接插件的連接用途

接插件根據用途分種類很多，一般有射頻接插件、光纖接插件、密封接插件(玻璃封焊)、高溫接插件、自動脫落分離接插件、濾波接插件、復合材料接插件、機場電源接插件、航空接插件、印制線路板接插件、 重型接插件、IC卡接插件、高電壓接插件、寬帶接插件、總線接插件、微細間距接插件、電纜組件和背板接插件。

例如：在電子設備內部電路板上，接插件按用途就可以分為PCB插座頭、PCB插座、接線板等等。在工業領域，接插件應用就更為廣泛，根據應用領域的不同，接插件常分為：汽車接插件、消費品接插件(例如家用電器接插件)、醫療接插件、移動設備接插件等等。其中，汽車上所用的接插件大部分按用途可分為標準密封用、非標準密封用;在消費品，按用途又分為高清電視、數碼相機、游戲系統。

六、按照接插件的工作頻率

接插件的工作頻率指接插件可通過信號頻率的大小。頻率按大小分為超低頻、低頻、音頻、中頻、高頻、射頻、微波等頻段。接插件一般以3M頻率為界，可分為低頻接插件和高頻接插件。

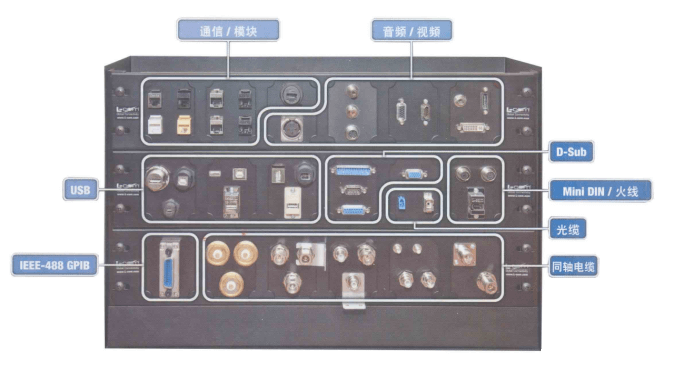

按照市場上的需求劃分，德索電子通過總結，認為市場上應用最多的24種不同類別和叫法接插件如下：1、條形/壓按式接插件;2、圓形接插件;3、矩形/重載接插件;4、射頻同軸接插件;5、PCB/印刷電路板接插件;6、線對線接插件;7、FFC/FPC/薄膜電纜接插件;8、扁平電纜接插件;9、電腦設備接插件;10、視頻/音頻信號接插件;11、手機接插件;12、電源接插件;13、高壓接插件;14、車用接插件;15、航空接插件;16、高速信號鏈接器;17、光纖接插件;18、微波鏈接器;19、防水接插件;20、耐高溫接插件;21、導線接插件;22、IC卡接插件;23、寬帶接插件;24、總線接插件。見下圖：

接插件還有許多其他的分類，在上文中還來不及提到，確實種類繁多，沒有統一標準，還有按接插件加工工藝、特殊結構、特殊性能、環境保護、也有廠家自己定義的接插件類別(例如美國泰克定義的新型BNC接插件的新接口TekVPI接頭)。這些劃分都有一定的道理，它們一般只是為了突出某一特征或用途，基本分類仍然沒有超出上述的劃分原則。同時接插件的各種類別劃分之間并沒有嚴格的區分，例如：屬于設備與設備間連接的同軸接插件，也屬于圓形接插件，更屬于高頻或射頻接插件。

關于“接插件類別”知識就介紹到這了，您應該對于接插件類別也有了大致的認識了，如果您還有什么不明白的地方，可以向我們發送郵件，我們會安排專業快速解答您的問題，提供專業的意見。最后，希望每一位電子接插件從業者工作順心，采購到心儀的射頻產品。
