在元器件的世界中，射頻同軸接插件有著它的一方小天地，在這方天地里悠哉悠哉。如今我們的生活中，各個領域都能看到射頻同軸接插件的影子，所以作為接插件業的從業人員，應當了解一些射頻同軸接插件的類型方面的知識。下文中仁昊偉業電子工程師就為您整理了一下射頻同軸接插件類型介紹，文章講解十分細致具體，是一個可納入您收藏夾的收藏版本，若是不收藏的話你就真的虧大了。

同軸接插件用于傳輸射頻信號，其傳輸頻率范圍很寬，可達18GHz或更高，主要用于雷達、通信、數據傳輸及航空航天設備。同軸接插件的基本結構包括：中心導體(陽性或陰性的中心接觸件);內導體外的介電材料，或稱為絕緣體;最外面是外接觸件，該部分起著如同軸電纜外屏蔽層一樣的作用，即傳輸信號、作為屏蔽或電路的接地元件。射頻同軸接插件可以分為很多種類，以下給大家歸納下比較常見的類型。

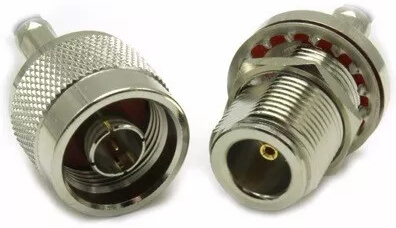

N型接插件

N型接插件(Type N connector)，為螺紋連接，可旋轉鎖定。它是第一批能夠用于傳輸微波頻率信號的接插件之一，并于20世紀40年代由貝爾實驗室的Paul Neill發明，并以Neill的首字母命名。N型接頭支持的信號頻率范圍為0到11GHz，增強類型可以達到18GHz。特性阻抗有2種，50歐姆(廣泛用于移動通信、無線數據、尋呼系統等)與75歐姆(主要用于有線電視系統)。

BNC接插件

BNC接插件也是經常看到的射頻接插件之一，是一種小型的可以實現快速連接的卡口式接插件，BNC的全稱是Bayonet Nut Connector(卡扣配合型接插件，這個名稱形象地描述了這種接頭外形)，最初BNC的含義(Bayonet Neill–Concelman)其實是來自于2位發明者，Paul Neill與Carl Concelman的姓的首字母，Paul Neill同時也是N型接插件的發明者。BNC接插件廣泛用于無線通信系統、電視、測試設備、其他射頻電子設備中，早期的計算機網絡也曾使用BNC接插件。BNC接頭支持的信號頻率范圍為0到4GHz。特性阻抗有2種：50歐姆與75歐姆。

SMA接插件

SMA接插件是一種應用廣泛的小型螺紋連接的同軸接插件，它具有頻帶寬、性能優、高可靠、壽命長的特點。SMA接插件適用于微波設備和數字通信系統的射頻回路中連接射頻電纜或微帶線，在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口。SMA的全稱是SubMiniature version A，于20世紀60年代被發明。SMA接頭支持的信號頻率范圍從直流到18GHz，部分類型可以最高支持到26.5GHz。特性阻抗是50歐姆。

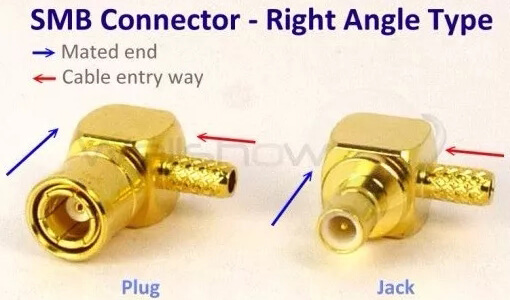

SMB接插件

SMB的全稱是SubMiniature version B，是一種小型的推入鎖緊式射頻同軸接插件，具有體積小、重量輕、使用方便、電性能優良等特點，適用于無線電設備和電子儀器的高頻回路中連接同軸電纜用。在無線設備上常用于基站側E1傳輸電纜連接基站DDF小傳輸盒使用。SMB接插件發明于20世紀60年代，尺寸比SMA接插件更小。特性阻抗有2種：50歐姆與75歐姆。在直流到4GHz頻率范圍內擁有優秀的電氣特性。SSMB是迷你版本的SMB接插件，可以支持到12.4GHz。

SMC接插件

SMC的全稱是SubMiniature version C，也是1960年代發明的射頻同軸接插件。它采用#10-32 UNF螺紋接口，在直流到10GHz范圍內可以提供優秀的電氣性能。SMC公頭有外部螺紋，SMC母頭上有配套螺母。特性阻抗有2種：50歐姆與75歐姆，它為小型同軸線纜及對于尺寸非常在意的印刷電路板提供了互聯方式。

F型接插件

F型接頭是大家日常生活中都會見到的射頻接插件，廣泛適用于有線電視、衛星電視、有線電視調制解調器與電視機的連接等領域。它可以用有阻抗匹配要求的場合，也可以用于非匹配的地方，其特點是螺紋連接、插合方便。性能穩定。F型接頭是由Eric Winston于1950年代早期發明的，在1970年代的美國已經成為尋常可見的VHF電視天線的連接接頭。F型接頭的價格非常低廉，特性阻抗是75歐姆，最高頻率一般可以支持到1GHz或2.4GHz。

RCA接插件

RCA是Radio Corporation of American的縮寫，因為RCA接頭由這家公司在1940年代發明的。RCA俗稱蓮花插座，又叫AV端子、AV接口，幾乎所有的電視機、影碟機類產品都有這個接口。它并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號。典型承載信號范圍在0-100MHz。

7/16 DIN接插件

DIN型(也叫7/16或L29)系列同軸接插件是一種較大型50歐姆阻抗的螺紋接插件，具有堅固穩定、低損耗、工作電壓高等特點，且大部分具有防水結構，可用于戶外作為中、高能量傳輸的接插件，廣泛用于微波傳輸和移動通信系統中。常用于基站天饋線接頭，天線接頭等。DIN是德國標準化學會的縮寫，是其制定的一系列的接插件標準。DIN接頭和N型接頭非常相似，DIN頭直徑大，約是N頭直徑的2倍。

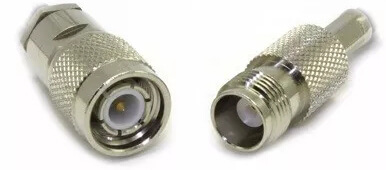

TNC接插件

TNC是Threaded Neill–Concelman的縮寫，是不是看到Neill–Concelman有些眼熟，對了，TNC的NC與BNC的NC是一樣的，也就是說擁有相同的發明人。TNC接插件是BNC接插件的一個變種，采用了螺紋連接方式。特性阻抗是50歐姆，最佳工作頻率范圍是0-11GHz。在微波頻段，TNC接頭比BNC接頭性能更好。它具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛地應用于無線電設備和電子儀器中連接射頻同軸電纜。

UHF接插件

這種接頭擁有相當長的歷史，在二戰之前的時期該種接頭便已經開始應用。其另一個名字“UHF接插件”來源于當時對UHF的定義(高于30MHz的頻率即為UHF頻率范圍)。而現在對這種接插件的測試表明其特性主要適合100MHz左右及以下的頻率使用。也就是現在通常所指的VHF頻段。

這種接插件的最顯著特點是插頭中間的一根較粗的中心導體(約4mm粗)。而連接和固定則采用接頭上的內螺紋與插座上的外螺紋相互咬合的方式。這種插頭并沒有防水能力，所以在室外架設時應特別小心對雨水等自然條件的影響。

MCX接插件

MCX接插件發明于1980年代，它于SMB接插件擁有相同的內部觸點及絕緣子尺寸，但比SMB的體積要小30%。MCX的全稱是Mirco Coaxial。相關標準在歐洲CECC 22220規定。由于MCX接插件采用的是推入式連接方式，這就使得接插件的連接與分離非常迅速，縮短了接插件的安裝時間。MCX接插件在頻率達到6GHz 時仍然具有良好的電性能，還可以適配包括半剛電纜和軟電纜等多種電纜，連接可靠，壽命長。

文章接近尾聲，在這里仁昊偉業電子小編希望您可以收藏這篇文章，等到日后您可以打開再次進行瀏覽。一篇好的文章，您值得擁有。當然如果您射頻同軸接插件產品的采購定制需求，可以上我們的產品頻道查看相關的射頻接插件產品。我們的每一款射頻同軸系列產品均通過ISO認證，符合國際上的環保要求，并且承諾每一位客戶一年內享受免費質保的服務。
